Технический каталог 2019

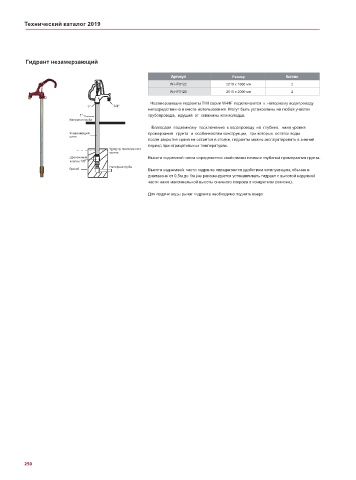

Гидрант незамерзающий

Артикул Размер Кол-во
W-HF0122 2210 x 1666 мм 2
W-HF0125 2515 x 2000 мм 2

Незамерзающие гидранты TIM серии W-НF подключаются к напорному водопроводу
1” 3/4”
непосредственно в месте использования. Могут быть установлены на любой участок
1” трубопровода, идущий от скважины или колодца.
Напорная труба
Благодаря подземному подключению к водопроводу на глубине, ниже уровня
Управляющий промерзания грунта и особенностям конструкции, при которых остаток воды
шток
после закрытия крана не остаётся в стояке, гидранты можно эксплуатировать в зимний
период при отрицательных температурах.
Уровень промерзания
грунта
Дренажный Высота подземной части определяется свойствами почвы и глубиной промерзания грунта.
клапан 1/8”
Напорная труба
Гравий Высота надземной части гидранта определяется удобством эксплуатации, обычно в
диапазоне от 0,5м до 1м (не рекомендуется устанавливать гидрант с высотой наружной
части ниже максимальной высоты снежного покрова в конкретном регионе).
Для подачи воды рычаг гидранта необходимо поднять вверх.

250
