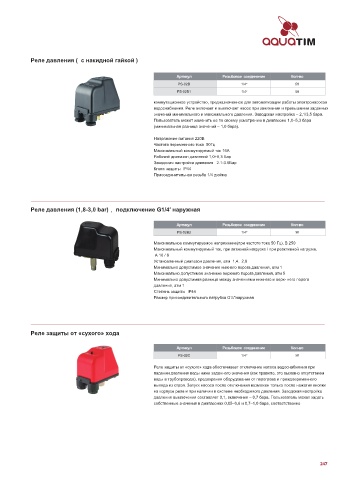

Page 247 - TIM

Реле давления ( с накидной гайкой )

Артикул Резьбовое соединение Кол-во
PS-02B 1/4” 50
PS-02B1 1/4” 50
коммутационное устройство, предназначенное для автоматизации работы электронасосов
водоснабжения. Реле включает и выключает насос при занижении и превышении заданных
значений минимального и максимального давления. Заводская настройка – 2,1/3,5 бара.
Пользователь может изменить ее по своему усмотрению в диапазоне 1,0–5,3 бара
(минимальная разница значений – 1,0 бара).

Напряжение питания 220B
Частота переменного тока 50Гц
Максимальный коммутируемый ток 16A
Рабочий диапазон давлений 1,0+5,3 Бар
Заводская настройка давления 2.1-3.5Бар
Класс защиты IP44
Присоединительная резьба 1/4 дюйма

Реле давления (1,8-3,0 bar) đподключение G1/4′ наружная

Артикул Резьбовое соединение Кол-во
PS-02B2 1/4” 50

Максимальное коммутируемое напряжение(при частоте тока 50 Гц), В 250
Максимальный коммутируемый ток, при активной нагрузке / при реактивной нагрузке,
А 16 / 8
Установленный диапазон давления, атм 1,4.. 2,8
Минимально допустимое значение нижнего порога давления, атм 1
Максимально допустимое значение верхнего порога давления, атм 5
Минимально допустимая разница между значениями нижнего и верх- него порога
давления, атм 1
Степень защиты IP44
Размер присоединительного патрубка G¼’’наружная

Реле защиты от «сухого» хода

Артикул Резьбовое соединение Кол-во
PS-02C 1/4” 50
Реле защиты от «сухого» хода обеспечивает отключение насоса водоснабжения при
падении давления воды ниже заданного значения (как правило, это вызвано отсутствием
воды в трубопроводе), предохраняя оборудование от перегрева и преждевременного
выхода из строя. Запуск насоса после отключения возможен только после нажатия кнопки
на корпусе реле и при наличии в системе необходимого давления. Заводская настройка
давления выключения составляет 0,1, включения – 0,7 бара. Пользователь может задать
собственные значения в диапазонах 0,05–0,6 и 0,7–1,0 бара, соответственно

247
