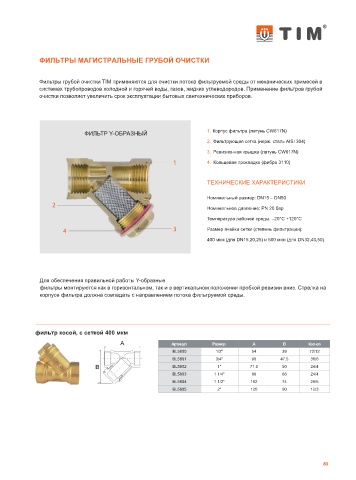

ФИЛЬТРЫ МАГИСТРАЛЬНЫЕ ГРУБОЙ ОЧИСТКИ
Фильтры грубой очистки TIM применяются для очистки потока фильтруемой среды от механических примесей в
системах трубопроводов холодной и горячей воды, газов, жидких углеводородов. Применение фильтров грубой
очистки позволяет увеличить срок эксплуатации бытовых сантехнических приборов.
ФИЛЬТР Y-ОБРАЗНЫЙ 1. Корпус фильтра (латунь CW617N)
2. Фильтрующая сетка (нерж. сталь AISI 304)
3. Ревизионная крышка (латунь CW617N)
4. Кольцевая прокладка (фибра 3110)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальный размер: DN15 – DN50
Номинальное давление: PN 20 бар
Температура рабочей среды: –20°С +120°С
Размер ячейки сетки (степень фильтрации):
400 мкм (для DN15,20,25) и 500 мкм (для DN32,40,50)
Для обеспечения правильной работы Y-образные
фильтры монтируются как в горизонтальном, так и в вертикальном положении пробкой ревизии вниз. Стрелка на
корпусе фильтра должна совпадать с направлением потока фильтруемой среды.
фильтр косой, с сеткой 400 мкм
Артикул Размер A B Кол-во
BL5800 1/2" 54 39 72/12
BL5801 3/4" 69 47.5 36/6
BL5802 1" 71.5 50 24/4
BL5803 1 1/4" 88 66 24/4
BL5804 1 1/2" 102 74 20/5
BL5805 2" 120 90 12/3
