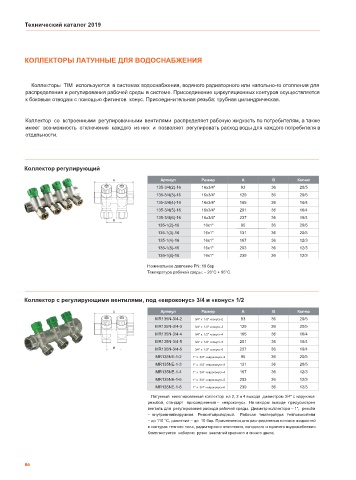

Технический каталог 2019

КОЛЛЕКТОРЫ ЛАТУННЫЕ ДЛЯ ВОДОСНАБЖЕНИЯ

Коллекторы TIM используются в системах водоснабжения, водяного радиаторного или напольно-го отопления для
распределения и регулирования рабочей среды в системе. Присоединение циркуляционных контуров осуществляется
к боковым отводам с помощью фитингов конус. Присоединительная резьба: трубная цилиндрическая.

Коллектор со встроенными регулировочными вентилями распределяет рабочую жидкость по потребителям, а также
имеет воз-можность отключения каждого из них и позволяет регулировать расход воды для каждого потребителя в
отдельности.

Коллектор регулирующий

A Артикул Размер A B Кол-во
135-3/4(2)-16 16x3/4" 93 36 20/5
135-3/4(3)-16 16x3/4" 129 36 20/5
135-3/4(4)-16 16x3/4" 165 36 16/4
135-3/4(5)-16 16x3/4" 201 36 16/4
135-3/4(6)-16 16x3/4" 237 36 16/4
B
135-1(2)-16 16x1" 95 36 20/5
135-1(3)-16 16x1" 131 36 20/5
135-1(4)-16 16x1" 167 36 12/3
135-1(5)-16 16x1" 203 36 12/3
135-1(6)-16 16x1" 239 36 12/3
Номинальное давление PN: 10 бар
Температура рабочей среды: – 20°С + 95°С

Коллектор с регулирующими вентилями, под «евроконус» 3/4 и «конус» 1/2
A Артикул Размер A B Кол-во
MR135N-3/4-2 3/4'' x 1/2'' «конус»-2 93 36 20/5
MR135N-3/4-3 3/4'' x 1/2'' «конус»-3 129 36 20/5
MR135N-3/4-4 3/4'' x 1/2'' «конус»-4 165 36 16/4
MR135N-3/4-5 3/4'' x 1/2'' «конус»-5 201 36 16/4
B MR135N-3/4-6 3/4'' x 1/2'' «конус»-6 237 36 16/4
MR135NE-1-2 1'' x 3/4'' «евроконус»-2 95 36 20/5
MR135NE-1-3 1'' x 3/4'' «евроконус»-3 131 36 20/5
MR135NE-1-4 1'' x 3/4'' «евроконус»-4 167 36 12/3
MR135NE-1-5 1'' x 3/4'' «евроконус»-5 203 36 12/3
MR135NE-1-6 1'' x 3/4'' «евроконус»-6 239 36 12/3
Латунный никелированный коллектор на 2, 3 и 4 выхода диаметром 3/4" с наружной
резьбой, стандарт присоединения – «евроконус». На каждом выходе предусмотрен
вентиль для регулирования расхода рабочей среды. Диаметр коллектора – 1", резьба
– внутренняя/наружная. Ремонтопригодный. Рабочая температура теплоносителя
– до 110 °С, давление – до 10 бар. Применяется для распределения потоков жидкостей
в контурах теплого пола, радиаторного отопления, холодного и горячего водоснабжения.
Комплектуется набором ручек вентилей красного и синего цвета.
