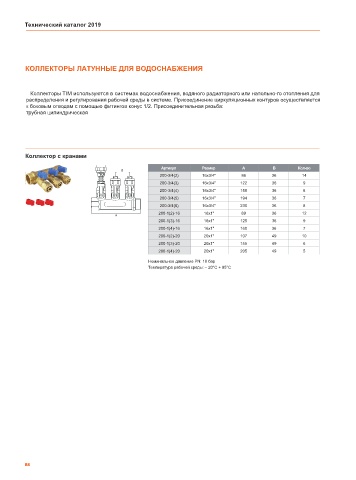

Page 88 - TIM

Технический каталог 2019

КОЛЛЕКТОРЫ ЛАТУННЫЕ ДЛЯ ВОДОСНАБЖЕНИЯ

Коллекторы TIM используются в системах водоснабжения, водяного радиаторного или напольно-го отопления для
распределения и регулирования рабочей среды в системе. Присоединение циркуляционных контуров осуществляется
к боковым отводам с помощью фитингов конус 1/2. Присоединительная резьба:
трубная цилиндрическая

Коллектор с кранами

Артикул Размер A B Кол-во
B
200-3/4(2) 16x3/4" 86 36 14
200-3/4(3) 16x3/4" 122 36 9
200-3/4(4) 16x3/4" 158 36 8
200-3/4(5) 16x3/4" 194 36 7
200-3/4(6) 16x3/4" 230 36 8
200-1(2)-16 16x1" 89 36 12
A
200-1(3)-16 16x1" 125 36 9
200-1(4)-16 16x1" 160 36 7
200-1(2)-20 20x1" 107 49 10
200-1(3)-20 20x1" 155 49 6
200-1(4)-20 20x1" 205 49 5

Номинальное давление PN: 10 бар
Температура рабочей среды: – 20°С + 95°С

88
