2 พีซีคอมพิวเตอร์ 42

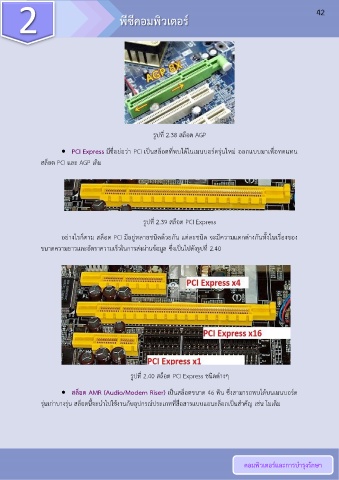

รูปที่ 2.38 สล็อต AGP

 PCI Express มีชื่อย่อว่า PCI เป็นสล็อตที่พบได้ในเมนบอร์ดรุ่นใหม่ ออกแบบมาเพอทดแทน
ื่
สล็อต PCI และ AGP เดิม

รูปที่ 2.39 สล็อต PCI Express

อย่างไรก็ตาม สล็อต PCI มีอยู่หลายชนิดด้วยกัน แต่ละชนิด จะมีความแตกต่างกันทั้งในเรื่องของ
ขนาดความยาวและอัตราความเร็วในการส่งผ่านข้อมูล ซึ่งเป็นไปดังรูปที่ 2.40

รูปที่ 2.40 สล็อต PCI Express ชนิดต่างๆ

 สล็อต AMR (Audio/Modem Riser) เป็นสล็อตขนาด 46 พน ซึ่งสามารถพบได้บนเมนบอร์ด
ิ
รุ่นเก่าบางรุ่น สล็อตนี้จะน าไปใช้งานกับอุปกรณ์ประเภทที่สื่อสารแบบแอนะล็อกเป็นส าคัญ เช่น โมเด็ม
