2 พีซีคอมพิวเตอร์ 44

Technology Attachment) น ามาใช้เชื่อมต่อเข้ากับฮาร์ดดิสก์หรือเครื่องขับซีดี/ดีวีดี ซึ่งปกติบน

เมนบอร์ดจะมีคอนเน็กเตอร์ EIDE มาให้อยู่ 2 ช่องด้วยกัน แต่ละช่องสามารถเชื่อมต่อได้ 2 อปกรณ์
ุ
ดังนั้น อินเตอร์เฟซ EIDE จึงสามารถเชื่อมต่ออุปกรณ์ได้สูงสุด 4 อุปกรณ์ด้วยกัน อย่างไรก็ตาม กรณี
ิ
ุ
มีการเชื่อมต่ออปกรณ์ผ่านอนเตอร์เฟซ EIDE มากกว่า 1 ตัว จ าเป็นต้องเซตจัมเปอร์ Master/Slave
ให้กับตัวอุปกรณ์ด้วย

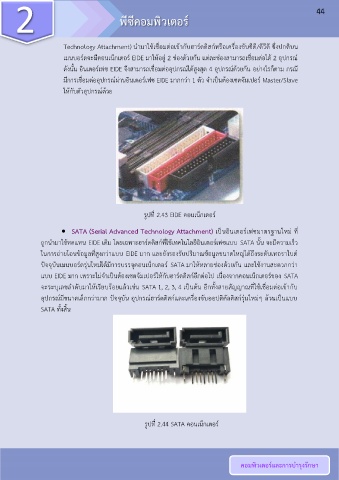

รูปที่ 2.43 EIDE คอนเน็กเตอร์

 SATA (Serial Advanced Technology Attachment) เป็นอนเตอร์เฟซมาตรฐานใหม่ ที่
ิ
ิ
ถูกน ามาใช้ทดแทน EIDE เดิม โดยเฉพาะฮาร์ดดิสก์ที่ใช้เทคโนโลยีอนเตอร์เฟซแบบ SATA นั้น จะมีความเร็ว
ในการถ่ายโอนข้อมูลที่สูงกว่าแบบ EIDE มาก และยังรองรับปริมาณข้อมูลขนาดใหญ่ได้ถึงระดับเทอราไบต์

ปัจจุบันเมนบอร์ดรุ่นใหม่ได้มีการบรรจุคอนเน็กเตอร์ SATA มาให้หลายช่องด้วยกัน และใช้งานสะดวกกว่า
ี
แบบ EIDE มาก เพราะไม่จ าเป็นต้องเซตจัมเปอร์ให้กับฮาร์ดดิสก์อกต่อไป เนื่องจากคอนเน็กเตอร์ของ SATA
ี
จะระบุเลขล าดับมาให้เรียบร้อยแล้วเช่น SATA 1, 2, 3, 4 เป็นต้น อกทั้งสายสัญญาณที่ใช้เชื่อมต่อเข้ากับ
ุ
อปกรณ์มีขนาดเล็กกว่ามาก ปัจจุบัน อปกรณ์ฮาร์ดดิสก์และเครื่องขับออปติคัลดิสก์รุ่นใหม่ๆ ล้วนเป็นแบบ
ุ
SATA ทั้งสิ้น

รูปที่ 2.44 SATA คอนเน็กเตอร์
