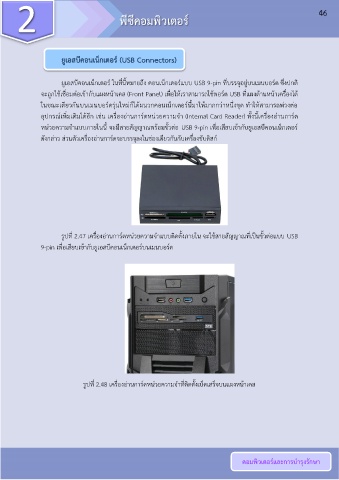

2 พีซีคอมพิวเตอร์ 46
ยูเอสบีคอนเน็กเตอร์ (USB Connectors)
ยูเอสบีคอนเน็กเตอร์ ในที่นี้หมายถึง คอนเน็กเตอร์แบบ USB 9-pin ที่บรรจุอยู่บนเมนบอร์ด ซึ่งปกติ
จะถูกใช้เชื่อมต่อเข้ากับแผงหน้าเคส (Front Panel) เพอให้เราสามารถใช้พอร์ต USB ที่แผงด้านหน้าเครื่องได้
ื่
ในขณะเดียวกันบนเมนบอร์ดรุ่นใหม่ก็ได้ผนวกคอนเน็กเตอร์นี้มาให้มากกว่าหนึ่งชุด ท าให้สามารถพวงต่อ
่
ิ่
่
่
ี
อปกรณ์เพมเติมได้อก เช่น เครื่องอานการ์ดหน่วยความจ า (Internal Card Reader) ทั้งนี้เครื่องอานการ์ด
ุ
ื่
หน่วยความจ าแบบภายในนี้ จะมีสายสัญญาณพร้อมขั้วต่อ USB 9-pin เพอเสียบเข้ากับยูเอสบีคอนเน็กเตอร์
ดังกล่าว ส่วนตัวเครื่องอ่านการ์ดจะบรรจุลงในช่องเดียวกันกับเครื่องขับดิสก์
รูปที่ 2.47 เครื่องอานการ์ดหน่วยความจ าแบบติดตั้งภายใน จะใช้สายสัญญาณที่เป็นขั้วต่อแบบ USB
่
9-pin เพื่อเสียบเข้ากับยูเอสบีคอนเน็กเตอร์บนเมนบอร์ด
รูปที่ 2.48 เครื่องอ่านการ์ดหน่วยความจ าที่ติดตั้งเบ็ดเสร็จบนแผงหน้าเคส
