印前输出培训参考 TRAINING REFERENCE OF PRE-PRESS OUTPUT

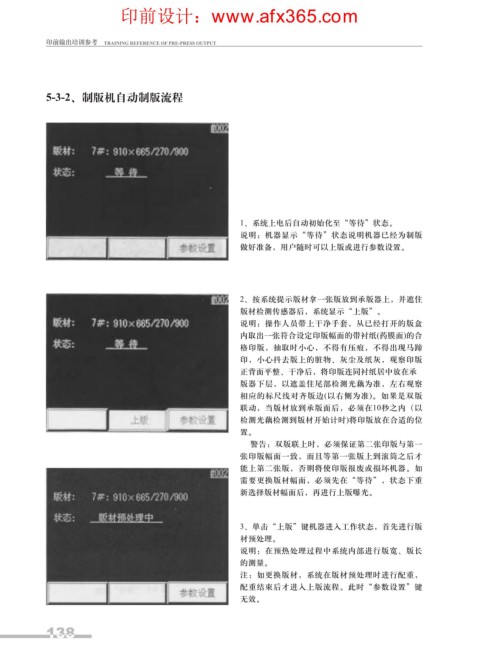

5-3-2、制版机自动制版流程

1、系统上电后自动初始化至“等待”状态。
说明：机器显示“等待”状态说明机器已经为制版
做好准备，用户随时可以上版或进行参数设置。

2、按系统提示版材拿一张版放到承版器上，并遮住
版材检测传感器后，系统显示“上版”。

说明：操作人员带上干净手套，从已经打开的版盒
内取出一张符合设定印版幅面的带衬纸(药膜面)的合
格印版，抽取时小心，不得有压痕，不得出现马蹄
印，小心抖去版上的脏物、灰尘及纸灰，观察印版
正背面平整、干净后，将印版连同衬纸居中放在承
版器下层，以遮盖住尾部检测光藕为准，左右观察
相应的标尺线对齐版边(以右侧为准)。如果是双版
联动，当版材放到承版面后，必须在10秒之内（以
检测光藕检测到版材开始计时)将印版放在合适的位
置。
警告：双版联上时，必须保证第二张印版与第一
张印版幅面一致，而且等第一张版上到滚筒之后才
能上第二张版，否则将使印版报废或损坏机器。如
需要更换版材幅面，必须先在“等待”，状态下重
新选择版材幅面后，再进行上版曝光。

3、单击“上版”键机器进入工作状态，首先进行版
材预处理。
说明：在预热处理过程中系统内部进行版宽、版长
的测量。
注：如更换版材，系统在版材预处理时进行配重，
配重结束后才进入上版流程。此时“参数设置”键
无效。
