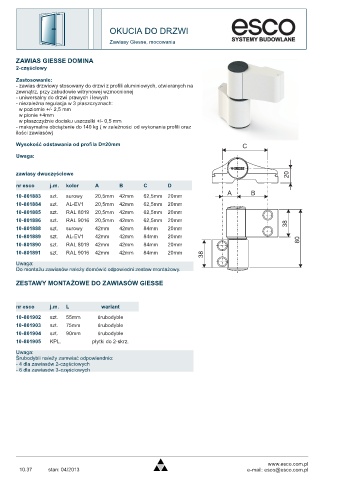

Page 64 - Katalog_esco_03_03_2020_1.pdf

OKUCIA DO DRZWI
Zawiasy Giesse, mocowania

ZAWIAS GIESSE DOMINA
2-częściowy

Zastosowanie:
- zawias drzwiowy stosowany do drzwi z profili aluminiowych, otwieranych na
zewnątrz, przy zabudowie witrynowej wzmocnionej
- uniwersalny do drzwi prawych i lewych
- niezależna regulacja w 3 płaszczyznach:
w poziomie +/- 2,5 mm
w pionie +4mm
w płaszczyźnie docisku uszczelki +/- 0,5 mm
- maksymalne obciążenie do 140 kg ( w zależności od wykonania profili oraz
ilości zawiasów)

Wysokość odstawania od profila D=20mm C
Uwaga:

zawiasy dwuczęściowe 20

nr esco j.m. kolor A B C D
10-801883 szt. surowy 20,5mm 42mm 62,5mm 20mm A B
10-801884 szt. AL-EV1 20,5mm 42mm 62,5mm 20mm
10-801885 szt. RAL 8019 20,5mm 42mm 62,5mm 20mm
10-801886 szt. RAL 9016 20,5mm 42mm 62,5mm 20mm
10-801888 szt. surowy 42mm 42mm 84mm 20mm 38
10-801889 szt. AL-EV1 42mm 42mm 84mm 20mm 80
10-801890 szt. RAL 8019 42mm 42mm 84mm 20mm
10-801891 szt. RAL 9016 42mm 42mm 84mm 20mm 38
Uwaga:
Do montażu zawiasów należy domówić odpowiedni zestaw montażowy.

ZESTAWY MONTAŻOWE DO ZAWIASÓW GIESSE

nr esco j.m. L wariant

10-801902 szt. 55mm śrubodyble
10-801903 szt. 75mm śrubodyble
10-801904 szt. 90mm śrubodyble
10-801905 KPL. płytki do 2-skrz.
Uwaga:
Śrubodybli należy zamwiać odpowiendnio:
- 4 dla zawiasów 2-częściowych
- 6 dla zawiasów 3-częściowych

www.esco.com.pl
10.37 stan: 04/2013 e-mail: esco@esco.com.pl
