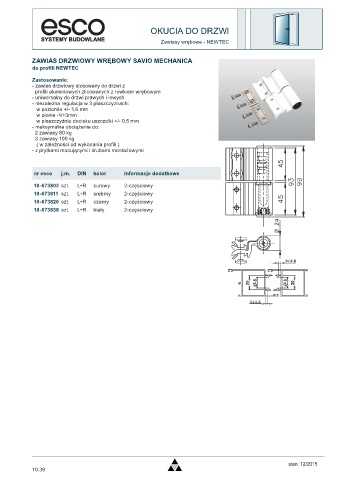

Page 66 - Katalog_esco_03_03_2020_1.pdf

OKUCIA DO DRZWI
Zawiasy wrębowe - NEWTEC

ZAWIAS DRZWIOWY WRĘBOWY SAVIO MECHANICA
do profili NEWTEC

Zastosowanie:
- zawias drzwiowy stosowany do drzwi z
profili aluminiowych zlicowanych z rowkiem wrębowym
- uniwersalny do drzwi prawych i lewych
- niezależna regulacja w 3 płaszczyznach:
w poziomie +/- 1,6 mm
w pionie -1/+3mm
w płaszczyźnie docisku uszczelki +/- 0,5 mm
- maksymalne obciążenie do:
2 zawiasy 80 kg
3 zawiasy 100 kg
( w zależności od wykonania profili )
- z płytkami mocującymi i śrubami montażowymi

nr esco j.m. DIN kolor informacje dodatkowe

10-673803 szt. L+R surowy 2-częściowy
10-673811 szt. L+R srebrny 2-częściowy
10-673820 szt. L+R czarny 2-częściowy
10-673838 szt. L+R biały 2-częściowy

stan: 12/2015
10.39
