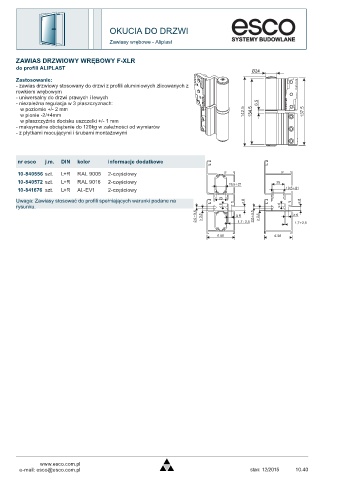

Page 67 - Katalog_esco_03_03_2020_1.pdf
P. 67
OKUCIA DO DRZWI
Zawiasy wrębowe - Aliplast
ZAWIAS DRZWIOWY WRĘBOWY F-XLR
do profili ALIPLAST
Zastosowanie:
- zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych z
rowkiem wrębowym
- uniwersalny do drzwi prawych i lewych
- niezależna regulacja w 3 płaszczyznach:
w poziomie +/- 2 mm
w pionie -2/+4mm
w płaszczyźnie docisku uszczelki +/- 1 mm
- maksymalne obciążenie do 120kg w zależności od wymiarów
- z płytkami mocującymi i śrubami montażowymi
nr esco j.m. DIN kolor informacje dodatkowe
10-840556 szt. L+R RAL 9005 2-częściowy
10-840572 szt. L+R RAL 9016 2-częściowy
10-841676 szt. L+R Al.-EV1 2-częściowy
Uwaga: Zawiasy stosować do profili spełniających warunki podane na
rysunku.
