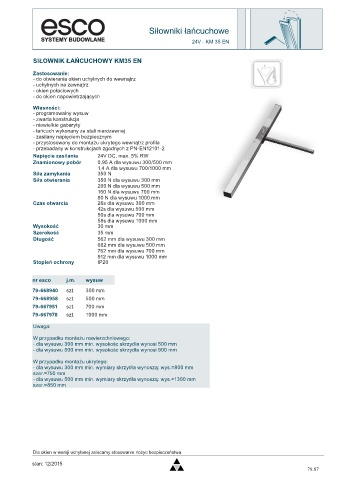

Page 743 - Katalog_esco_03_03_2020_1.pdf

Siłowniki łańcuchowe

24V - KM 35 EN

SIŁOWNIK ŁAŃCUCHOWY KM35 EN

Zastosowanie:
- do otwierania okien uchylnych do wewnątrz
- uchylnych na zewnątrz
- okien połaciowych
- do okien napowietrzających
Własności:
- programowalny wysuw
- zwarta konstrukcja
- niewielkie gabaryty
- łańcuch wykonany ze stali nierdzewnej
- zasilany napięciem bezpiecznym
- przystosowany do montażu ukrytego wewnątrz profila
- przebadany w konstrukcjach zgodnych z PN-EN12101-2
Napięcie zasilania 24V DC, max. 5% RW
Znamionowy pobór 0,95 A dla wysuwu 300/500 mm
1,4 A dla wysuwu 700/1000 mm
Siła zamykania 350 N
Siła otwierania 350 N dla wysuwu 300 mm
200 N dla wysuwu 500 mm
150 N dla wysuwu 700 mm
80 N dla wysuwu 1000 mm
Czas otwarcia 26s dla wysuwu 300 mm
42s dla wysuwu 500 mm
50s dla wysuwu 700 mm
58s dla wysuwu 1000 mm
Wysokość 30 mm
Szerokość 35 mm
Długość 562 mm dla wysuwu 300 mm
662 mm dla wysuwu 500 mm
762 mm dla wysuwu 700 mm
912 mm dla wysuwu 1000 mm
Stopień ochrony IP20

nr esco j.m. wysuw
79-668940 szt. 300 mm
79-668958 szt. 500 mm
79-667951 szt. 700 mm
79-667978 szt. 1000 mm
Uwaga:

W przypadku montażu nawierzchniowego:
- dla wysuwu 300 mm min. wysokośc skrzydła wynosi 500 mm
- dla wysuwu 500 mm min. wysokośc skrzydła wynosi 900 mm

W przypadku montażu ukrytego:
- dla wysuwu 300 mm min. wymiary skrzydła wynoszą: wys.=800 mm
szer.=750 mm
- dla wysuwu 500 mm min. wymiary skrzydła wynoszą: wys.=1300 mm
szer.=850 mm

Dla okien w wersji uchylanej zalecamy stosowanie nożyc bezpieczeństwa.
stan: 12/2015
79.07
