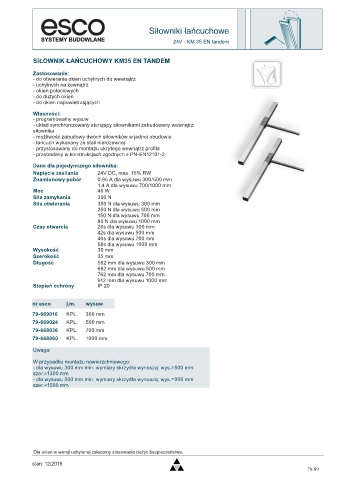

Page 745 - Katalog_esco_03_03_2020_1.pdf

Siłowniki łańcuchowe

24V - KM 35 EN tandem

SIŁOWNIK ŁAŃCUCHOWY KM35 EN TANDEM

Zastosowanie:
- do otwierania okien uchylnych do wewnątrz
- uchylnych na zewnątrz
- okien połaciowych
- do dużych okien
- do okien napowietrzających
Własności:
- programowalny wysuw
- układ synchronizowany sterujący siłownikami zabudowany wewnątrz
siłownika
- możliwość zabudowy dwóch siłowników w jednej obudowie
- łańcuch wykonany ze stali nierdzewnej
- przystosowany do montażu ukrytego wewnątrz profila
- przebadany w konstrukcjach zgodnych z PN-EN12101-2

Dane dla pojedynczego siłownika:
Napięcie zasilania 24V DC, max. 15% RW
Znamionowy pobór 0,95 A dla wysuwu 300/500 mm
1,4 A dla wysuwu 700/1000 mm
Moc 46 W
Siła zamykania 350 N
Siła otwierania 350 N dla wysuwu 300 mm
250 N dla wysuwu 500 mm
150 N dla wysuwu 700 mm
80 N dla wysuwu 1000 mm
Czas otwarcia 26s dla wysuwu 300 mm
42s dla wysuwu 500 mm
40s dla wysuwu 700 mm
58s dla wysuwu 1000 mm
Wysokość 30 mm
Szerokość 35 mm
Długość 562 mm dla wysuwu 300 mm
662 mm dla wysuwu 500 mm
762 mm dla wysuwu 700 mm
912 mm dla wysuwu 1000 mm
Stopień ochrony IP 20

nr esco j.m. wysuw
79-669016 KPL. 300 mm
79-669024 KPL. 500 mm
79-668036 KPL. 700 mm
79-668060 KPL. 1000 mm
Uwaga:

W przypadku montażu nawierzchniowego:
- dla wysuwu 300 mm min. wymiary skrzydła wynoszą: wys.=500 mm
szer.=1300 mm
- dla wysuwu 500 mm min. wymiary skrzydła wynoszą: wys.=900 mm
szer.=1500 mm

Dla okien w wersji uchylanej zalecamy stosowanie nożyc bezpieczeństwa.
stan: 12/2015
79.09
