Siłowniki łańcuchowe

24V - obudowy do siłowników KM 35 EN

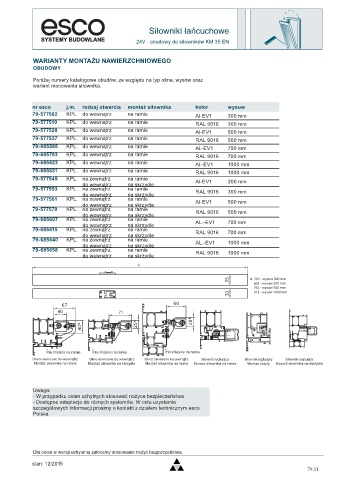

WARIANTY MONTAŻU NAWIERZCHNIOWEGO
OBUDOWY

Poniżej numery katalogowe obudów, ze względu na typ okna, wysów oraz
wariant mocowania siłownika.

nr esco j.m. rodzaj otwarcia montaż siłownika kolor wysuw
79-577502 KPL. do wewnątrz na ramie Al-EV1 300 mm
79-577510 KPL. do wewnątrz na ramie
RAL 9016 300 mm
79-577529 KPL. do wewnątrz na ramie
Al-EV1 500 mm
79-577537 KPL. do wewnątrz na ramie RAL 9016 500 mm
79-685585 KPL. do wewnątrz na ramie Al.-EV1 700 mm
79-685793 KPL. do wewnątrz na ramie RAL 9016 700 mm
79-685623 KPL. do wewnątrz na ramie Al.-EV1 1000 mm
79-685631 KPL. do wewnątrz na ramie
RAL 9016 1000 mm
79-577545 KPL. na zewnątrz na ramie
do wewnątrz na skrzydle Al-EV1 300 mm
79-577553 KPL. na zewnątrz na ramie RAL 9016 300 mm
do wewnątrz na skrzydle
79-577561 KPL. na zewnątrz na ramie Al-EV1 500 mm
do wewnątrz na skrzydle
79-577570 KPL. na zewnątrz na ramie RAL 9016 500 mm
do wewnątrz na skrzydle
79-685607 KPL. na zewnątrz na ramie AL.-EV1 700 mm
do wewnątrz na skrzydle
79-685615 KPL. na zewnątrz na ramie RAL 9016 700 mm
do wewnątrz na skrzydle
79-685640 KPL. na zewnątrz na ramie AL.-EV1 1000 mm
do wewnątrz na skrzydle
79-685658 KPL. na zewnątrz na ramie
do wewnątrz na skrzydle RAL 9016 1000 mm

! " "

Uwaga:
- W przypadku okien uchylnych stosować nożyce bezpieczeństwa
- Dostępne adaptacje do róznych systemów. W celu uzyskania
szczegółowych informacji prosimy o kontakt z działem technicznym esco
Polska

Dla okien w wersji uchylanej zalecamy stosowanie nożyc bezpieczeństwa.
stan: 12/2015
79.11
