Page 17 - Guía de usuario del servidor HPE ProLiant DL380 Gen10

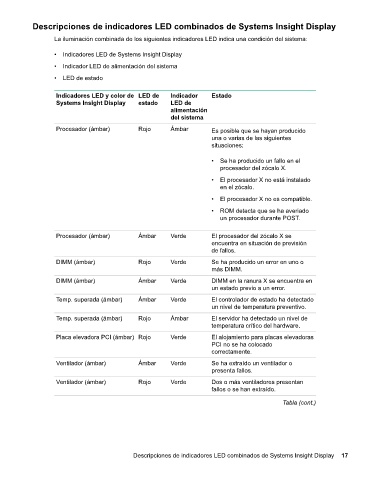

Descripciones de indicadores LED combinados de Systems Insight Display

La iluminación combinada de los siguientes indicadores LED indica una condición del sistema:

• Indicadores LED de Systems Insight Display

• Indicador LED de alimentación del sistema
• LED de estado

Indicadores LED y color de LED de Indicador Estado
Systems Insight Display estado LED de
alimentación
del sistema
Procesador (ámbar) Rojo Ámbar Es posible que se hayan producido
una o varias de las siguientes
situaciones:

• Se ha producido un fallo en el
procesador del zócalo X.
• El procesador X no está instalado
en el zócalo.
• El procesador X no es compatible.

• ROM detecta que se ha averiado
un procesador durante POST.

Procesador (ámbar) Ámbar Verde El procesador del zócalo X se
encuentra en situación de previsión
de fallos.
DIMM (ámbar) Rojo Verde Se ha producido un error en uno o
más DIMM.
DIMM (ámbar) Ámbar Verde DIMM en la ranura X se encuentra en
un estado previo a un error.
Temp. superada (ámbar) Ámbar Verde El controlador de estado ha detectado
un nivel de temperatura preventivo.
Temp. superada (ámbar) Rojo Ámbar El servidor ha detectado un nivel de
temperatura crítico del hardware.

Placa elevadora PCI (ámbar) Rojo Verde El alojamiento para placas elevadoras
PCI no se ha colocado
correctamente.
Ventilador (ámbar) Ámbar Verde Se ha extraído un ventilador o
presenta fallos.
Ventilador (ámbar) Rojo Verde Dos o más ventiladores presentan
fallos o se han extraído.
Tabla (cont.)

Descripciones de indicadores LED combinados de Systems Insight Display 17
