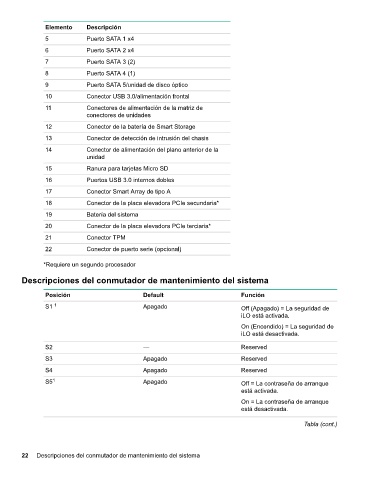

Elemento Descripción
5 Puerto SATA 1 x4
6 Puerto SATA 2 x4
7 Puerto SATA 3 (2)
8 Puerto SATA 4 (1)
9 Puerto SATA 5/unidad de disco óptico
10 Conector USB 3.0/alimentación frontal
11 Conectores de alimentación de la matriz de
conectores de unidades
12 Conector de la batería de Smart Storage
13 Conector de detección de intrusión del chasis
14 Conector de alimentación del plano anterior de la
unidad
15 Ranura para tarjetas Micro SD
16 Puertos USB 3.0 internos dobles
17 Conector Smart Array de tipo A
18 Conector de la placa elevadora PCIe secundaria*
19 Batería del sistema
20 Conector de la placa elevadora PCIe terciaria*
21 Conector TPM
22 Conector de puerto serie (opcional)
*Requiere un segundo procesador
Descripciones del conmutador de mantenimiento del sistema
Posición Default Función
S1 1 Apagado Off (Apagado) = La seguridad de
iLO está activada.
On (Encendido) = La seguridad de
iLO está desactivada.
S2 — Reserved
S3 Apagado Reserved
S4 Apagado Reserved
S5 1 Apagado Off = La contraseña de arranque
está activada.
On = La contraseña de arranque
está desactivada.
Tabla (cont.)
