Page 19 - Guía de usuario del servidor HPE ProLiant DL380 Gen10

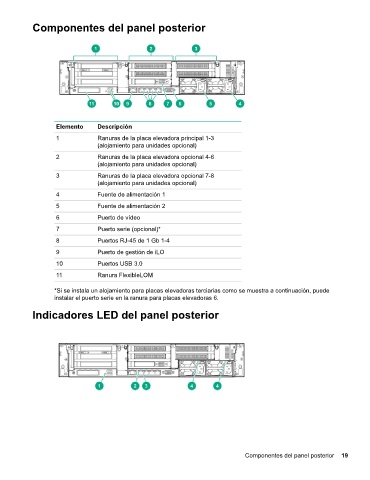

Componentes del panel posterior

Elemento Descripción

1 Ranuras de la placa elevadora principal 1-3
(alojamiento para unidades opcional)

2 Ranuras de la placa elevadora opcional 4-6
(alojamiento para unidades opcional)

3 Ranuras de la placa elevadora opcional 7-8
(alojamiento para unidades opcional)
4 Fuente de alimentación 1

5 Fuente de alimentación 2
6 Puerto de vídeo
7 Puerto serie (opcional)*

8 Puertos RJ-45 de 1 Gb 1-4
9 Puerto de gestión de iLO

10 Puertos USB 3.0
11 Ranura FlexibleLOM

*Si se instala un alojamiento para placas elevadoras terciarias como se muestra a continuación, puede
instalar el puerto serie en la ranura para placas elevadoras 6.

Indicadores LED del panel posterior

Componentes del panel posterior 19
