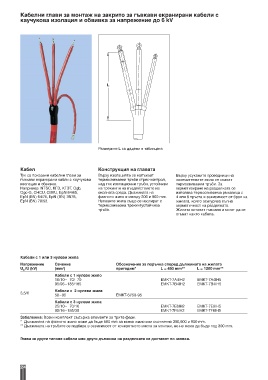

Кабелни глави за монтаж на закрито за гъвкави екранирани кабели с
каучукова изолация и обвивка за напрежение до 6 kV

L

Размерите L са дадени в таблицата

Кабел Конструкция на главата
Тук са показани кабелни глави за Върху изолацията се напъхват Върху усуканите проводници на
гъвкави екранирани кабли с каучукова термосвиваеми тръби стрес-контрол, заземителните жила се свиват
изолация и обвивка. над тях изолационни тръби, устойчиви термосвиваеми тръби. За
Например: NTSC, КГЭ, КГЭТ, Ogb, на трекинг и на въздействието на херметизиране на разделката се
Ogc-G, CHCU, CBVU, EpN 64i65, околната среда. Дължината на използва термосвиваема ръкавица с
EpN (BN) 64i74, EpN (BN) 76i78, фазното жило e между 300 и 900 mm. 4 или 6 пръста в зависимост от броя на
EpN (BN) 78/53. Нулевите жила също се изолират с жилата, която осигурява пълна
термосвиваема трекингустойчива херметичност на разделката.
тръба. Жилата остават гъвкави и могат да се
огъват както кабела.

Кабели с 1 или 3 нулеви жила
Напрежение Сечение Обозначение за поръчка според дължината на жилата
2
U /U (kV) (mm ) пригодим* L = 450 mm** L = 1200 mm**
o
Кабели с 1 нулево жило
10/10– 70/ 70 EMKT-7A4IH2 EMKT-7A4IH5
95/95–185/185 EMKT-7B4IH2 EMKT-7B4IH5
Кабели с 2 нулеви жила
3,5/6
50–95 EMKT-6I/50-95
Кабели с 3 нулеви жила
25/10– 70/16 EMKT-7E6IH2 EMKT-7E6IH5
95/16–185/35 EMKT-7F6IH2 EMKT-7F6IH5
Забележка: Всеки комплект съдържа елементи за трите фази.
* Дължината на фазното жило може да бъде 500 mm за всяко жило или съответно 300,600 и 900 mm.
** Дължината на тръбите се подбира в зависимост от конкретното място за монтаж, но не може да бъде под 300 mm.

Глави за други типове кабели или други дължини на разделката се доставят по заявка.
