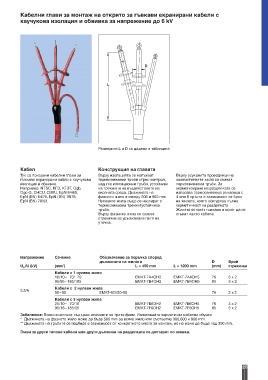

Кабелни глави за монтаж на открито за гъвкави екранирани кабели с
каучукова изолация и обвивка за напрежение до 6 kV

D

L

Размерите L и D са дадени в таблицата

Кабел Конструкция на главата
Тук са показани кабелни глави за Върху изолацията се напъхват Върху усуканите проводници на
гъвкави екранирани кабли с каучукова термосвиваеми тръби стрес-контрол, заземителните жила се свиват
изолация и обвивка. над тях изолационни тръби, устойчиви термосвиваеми тръби. За
Например: NTSC, КГЭ, КГЭТ, Ogb, на трекинг и на въздействието на херметизиране на разделката се
Ogc-G, CHCU, CBVU, EpN 64i65, околната среда. Дължината на използва термосвиваема ръкавица с
EpN (BN) 64i74, EpN (BN) 76i78, фазното жило e между 300 и 900 mm. 4 или 6 пръста в зависимост от броя
EpN (BN) 78/53. Нулевите жила също се изолират с на жилата, която осигурява пълна
термосвиваема трекингустойчива херметичност на разделката.
тръба. Жилата остават гъвкави и могат да се
Върху фазните жила се свиват огъват както кабела.
стрехички за удължавана пътя на
утечка.

Напрежение Сечение Обозначение за поръчка според
дължината на жилата D Брой
2
U /U (kV) (mm ) L = 450 mm L = 1200 mm (mm) стрехички
o
Кабели с 1 нулево жило
10/10– 70/ 70 EMKT-7A4OH2 EMKT-7A4OH5 76 3 x 2
95/95–185/185 EMKT-7B4OH2 EMKT-7B4OH5 85 3 x 2
Кабели с 2 нулеви жила
3,5/6
50–95 EMKT-6O/50-95 76 3 x 2
Кабели с 3 нулеви жила
25/10– 70/16 EMKT-7E6OH2 EMKT-7E6OH5 76 3 x 2
95/16–185/35 EMKT-7F6OH2 EMKT-7F6OH5 85 3 x 2
Забележка: Всеки комплект съдържа елементи за трите фази. Използвайте херметични кабелни обувки.
* Дължината на фазното жило може да бъде 500 mm за всяко жило или съответно 300,600 и 900 mm.
** Дължината на тръбите се подбира в зависимост от конкретното място за монтаж, но не може да бъде под 300 mm.

Глави за други типове кабели или други дължини на разделката се доставят по заявка.
