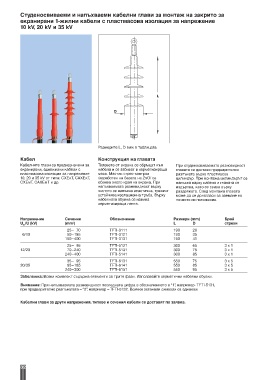

Студеносвиваеми и напъхваеми кабелни глави за монтаж на закрито за
ек ранирани 1-жилни кабели с пластмасова изолация за напрежение
10 kV, 20 kV и 35 kV

L

D

Размерите L, D виж в таблицата

Кабел Конструкция на главата
Кабелните глави са предназначени за Теловете от екрана се обръщат към При студеносвиваемата разновидност
екранирани, едножилни кабели с кабела и се забиват в херметизираща главата се доставя предварително
пластмасова изолация за напрежение маса. Мастик стрес-контрол разпъната върху пластмасов
10, 20 и 35 kV от типа: СХЕкТ, САХЕкТ, /изработен на базата на ZnO/ се цилиндър. При монтажа цилиндърът се
СХЕмТ, САХЕмТ и др. обвива около края на екрана. При напъхва варху кабела и главата се
напъхваемата разновидност върху издърпва, като се свива върху
жилото се напъхва еластична, трекинг разделката. След монтажа главата
устойчива изолационна тръба. Върху може да се донагласи за заемане на
кабелната обувка се навива точното си положение.
херметизираща лента.

Напрежение Сечение Обозначение Размери (mm) Брой
2
U /U (kV) (mm ) L D стрехи
o
25– 70 TFTI-3111 190 26
6/10 50–185 TFTI-3121 190 35
150–400 TFTI-3131 190 41
25– 95 TFTI-5121 300 65 3 x 1
12/20 70–240 TFTI-5131 300 75 3 x 1
240–400 TFTI-5141 300 85 3 x 1
35– 95 TFTI-6131 550 75 3 x 5
20/35 95–185 TFTI-6141 550 85 3 x 5
240–300 TFTI-6151 550 95 3 x 5
Забележка: Всеки комплект съдържа елементи за трите фази. Използвайте херметични кабелни обувки.
Внимание: При напъхваемата разновидност последната цифра в обозначението е “1”, например- TFTI-5131,
при предварително разпънатата – “2”, например – TFTI-5132. Всички останали символи са еднакви.

Кабелни глави за други напрежения, типове и сечения кабели се доставят по заявка.
