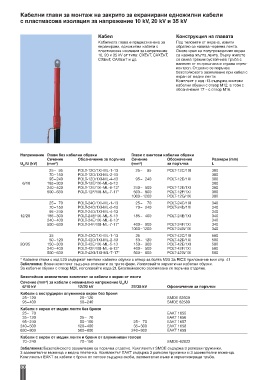

Кабелни глави за монтаж на закрито за екранирани едножилни кабели
с пластмасова изолация за напрежение 10 kV, 20 kV и 35 kV

Кабел Конструкция на главата
Кабелната глава е предназначена за Под теловете от екрана, извити
екранирани, едножилни кабели с обратно се навива червена лента.
пластмасова изолация за напрежение Около края на полупроводимия екран
10, 20 и 35 kV от типа: СХЕкТ, САХЕкТ, се навива жълта лента. Върху жилото
СХЕмТ, САХЕмТ и др. се свива трекингоустойчива тръба с
нанесен от вътрешната и страна стрес-
контрол. Отделно се поръчва
безспойковото заземяване при кабел с
екран от медни ленти.
Комплект с код -13 съдържа винтови
кабелни обувки с отвор М12, а този с
обозначение 17 – с отвор М16.

Напрежение Глави без кабелни обувки Глави с винтови кабелни обувки
Сечение Обозначение за поръчка Сечение Обозначение Размери (mm)
U /U (kV) (mm²) (mm²) за поръчка L
o
25 – 95 POLT-12C/1XI-ML-1-13 25 – 95 POLT-12C/1XI 300
70 – 150 POLT-12D/1XI-ML-2-13 300
95 – 240 POLT-12D/1XI-ML-4-13 95 – 240 POLT-12D/1XI 300
6/10 185 – 300 POLT-12E/1XI-ML-5-13 300
240 – 400 POLT-12E/1XI-ML-6-13* 240 – 500 POLT-12E/1XI 300
500 – 630 POLT-12F/1XI-ML-7-17* 500 – 800 POLT-12F/1XI 300
1000 – 1200 POLT-12G/1XI 300
25 – 70 POLT-24C/1XI-ML-1-13 25 – 70 POLT-24C/1XI 340
70 – 150 POLT-24D/1XI-ML-2-13 70 – 240 POLT-24D/1XI 340
95 – 240 POLT-24D/1XI-ML-4-13 340
12/20 185 – 300 POLT-24E/1XI-ML-5-13 185 – 400 POLT-24E/1XI 340
240 – 400 POLT-24E/1XI-ML-6-13* 340
500 – 630 POLT-24F/1XI-ML-7-17* 400 – 800 POLT-24F/1XI 340
1000 – 1200 POLT-24G/1XI 340
35 POLT-42C/1XI-ML-1-13 35 POLT-42C/1XI 500
50 – 120 POLT-42D/1XI-ML-2-13 50 – 120 POLT-42D/1XI 500
20/35 150 – 300 POLT-42E/1XI-ML-5-13 150 – 300 POLT-42E/1XI 500
240 – 400 POLT-42F/1XI-ML-6-13* 400 – 500 POLT-42F/1XI 500
500 – 630 POLT-42G/1XI-ML-7-17* 500 – 800 POLT-42G/1XI 500
* Кабелни глави с код L20 съдържат винтови кабелни обувки с отвор за болта M20 За RICS приложение виж стр. 41
Забележка: Всеки комплект съдържа елементи за трите фази. Използвайте херметични кабелни обувки.
За кабелни обувки с отвор M20, използвайте кода 21. Безспойковото заземяване се поръчва отделно.
Безспойков заземителен комплект за кабели с екран от ленти
Сечение (mm²) за кабели с номинално напрежение U /U
o
6/10 kV 12/20 kV 22/35 kV Офозначение за поръчки
Кабели с екструдиран алуминиев екран без броня
25–120 25–120 SMOE 62609
95–400 50–240 SMOE 62589
Кабели с екран от медни ленти без броня
25– 70 EAKT 1655
35–120 25– 70 EAKT 1656
95–240 50–150 25– 70 EAKT 1657
240–500 120–400 35–300 EAKT 1658
630–800 500–800 240–800 EAKT 1659
Кабели с екран от медни ленти и броня от алуминиеви телове
70–240 70–150 SMOE-62822
Забележка: Безспойковото заземяване се поръчва отделно. Комплектът SMOE съдържа 3 ролкови пружинки,
3 заземителни въженца и медна плетенка. Комплектът EAKT съдържа 3 ролкови пружинки и 3 заземителни въженца.
Комплектът EAKT за кабели с броня от телове съдържа скоби, заземително въже и херметизираща тръба.
