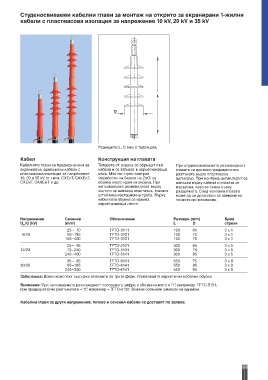

Студеносвиваеми кабелни глави за монтаж на открито за екранирани 1-жилни
кабели с пластмасова изолация за напрежение 10 kV, 20 kV и 35 kV

L

D

Размерите L, D виж в таблицата

Кабел Конструкция на главата
Кабелните глави са предназначени за Теловете от екрана се обръщат към При студеносвиваемата разновидност
екранирани, едножилни кабели с кабела и се забиват в херметизираща главата се доставя предварително
пластмасова изолация за напрежение маса. Мастик стрес-контрол разпъната върху пластмасов
10, 20 и 35 kV от типа: СХЕкТ, САХЕкТ, /изработен на базата на ZnO/ се цилиндър. При монтажа цилиндърът се
СХЕмТ, САХЕмТ и др. обвива около края на екрана. При напъхва върху кабела и главата се
напъхваемата разновидност върху издърпва, като се свива върху
жилото се напъхва еластична, трекинг разделката. След монтажа главата
устойчива изолационна тръба. Върху може да се донагласи за заемане на
кабелната обувка се навива точното си положение.
херметизираща лента.

Напрежение Сечение Обозначение Размери (mm) Брой
2
U /U (kV) (mm ) L D стрехи
o
25– 70 TFTO-3111 190 61 3 x 1
6/10 50–185 TFTO-3121 190 70 3 x 1
150–400 TFTO-3131 190 76 3 x 1
25– 95 TFTO-5121 300 65 3 x 5
12/20 70–240 TFTO-5131 300 75 3 x 5
240–400 TFTO-5141 300 85 3 x 5
35– 95 TFTO-6131 550 75 3 x 8
20/35 95–185 TFTO-6141 550 85 3 x 8
240–300 TFTO-6151 550 95 3 x 8
Забележка: Всеки комплект съдържа елементи за трите фази. Използвайте херметични кабелни обувки.
Внимание: При напъхваемата разновидност последната цифра в обозначението е “1”, например- TFTO-5131,
при предварително разпънатата – “2”, например – TFTO-5132. Всички останали символи са еднакви.

Кабелни глави за други напрежения, типове и сечения кабели се доставят по заявка.
