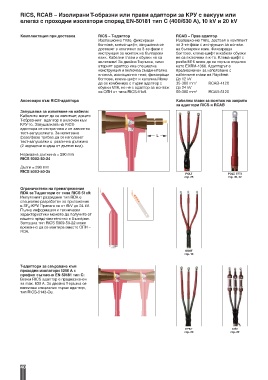

RICS, RCAB – Изолирани Т-образни или прави адаптори за КРУ с вакуум или
          елегаз с проходни изолатори според EN-50181 тип C (400/630 A), 10 kV и 20 kV



          Комплектация при доставка          RICS –  T-адаптор                 RCAB – Прав адаптор
                                             Изолационно тяло, фиксиращи       Изолационно тяло, доставя в комплект
                                             болтове, клема-щифт, запушалка се  за 3-те фази с инструкция за монтаж
                                             доставят в комплект за 3-те фази с  на български език. Фиксиращи
                                             инструкция за монтаж на български  болтове, клема-щифт и кабели обувки
                                             език. Кабелни глави и обувки не са  не са включени в к-та. Клема-щифт с
                                             включени! За двойна Т-връзка, само  резба М16 може да се поръча отделно
                                             вторият адаптор има специална     като EXRM-1366. Адапторът е
                                             конструкция и включва съединителна  предназначен за използване с
                                             вложка, изолационно тяло, фиксиращи  кабелните глави на Raychem:
                                             болтове, клема-щифт и капачка.Може  До 12 kV
                                             да се комбинира с първи адаптор с  35-300 mm 2   RCAB-4120
                                             обувки M16, но не с адаптор за монтаж  До 24 kV
                                             на ОПН от типа RICS-51x9.         50-300 mm 2    RCAB-5120

          Аксесоари към RICS-адаптора                                          Кабелни глави за монтаж на закрито
                                                                               за адаптори RICS и RCAB
          Запушалка за изпитване на кабела:
          Кабелите могат да се изпитват, докато
          Т-образният  адаптор е включен към
          КРУ-то. Запушалката на RICS-
          адаптора се отстранява и се завинтва
          тест-запушалката. За изпитване
          фаза/фаза трябва да се използват                            L
          тест-запушалки с  различна дължина
          (2 нормални и една от дългия вид).
          Нормална дължина = 290 mm
          RICS 5002-50-24
          Дълги = 390 mm
          RICS 5002-50-25
                                                                                   POLT               POLT, TFTI
                                                                                   стр. 28            стр. 30, 32

          Ограничители на пренапрежение
          RDA за T-адаптори от типа RICS 51x9:
          Импулсният разрядник тип RDA е
          специално разработен за приложение
          в SF -КРУ. Прилага се от 6kV до 24 kV.
              6
          Пълна информация и технически
          характеристики можете да получите от
          нашето представителство в България.
          Заглушка тип RICS 5009-50-22 може
          временно да се монтира вместо ОПН –
          RDA.



                                                                                   GUST
                                                                                   стр. 18

          T-адаптори за свързване към
          проходни изолатори 1250 A с
          профил съгласно EN-50181 тип C:
          Всеки RICS адаптор е предназначен
          за max. 630 A. За двойна Т-връзка се
          използва специален първи адаптор,
          тип RICS-5143-Cu.









                                                                                   EPKT                 IDST
                                                                                   стр. 20             стр. 22
