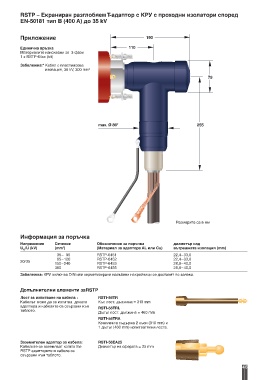

RSTP – Екраниран разглобяем Т-адаптор с КРУ с проходни изолатори според
EN-50181 тип B (400 A) до 35 kV
Приложение 190
Единична връзка 110
Материалите изисквани за 3 фази
1 x RSTP-64xx (kit)
Забележка:* Кабел с пластмасова
изолация, 36 kV, 300 mm 2
79
max. Ø 86* 255
Размерите са в мм
Информация за поръчка
Напрежение Сечение Обозначение за поръчка диаметър над
U /U (kV) (mm ) (Материал за адаптора AL или Cu) вътрешната изолация (mm)
2
o
35– 95 RSTP-6451 22,4–33,6
95–120 RSTP-6452 22,4–33,6
20/35
150–240 RSTP-6453 28,9–40,0
300 RSTP-6455 28,9–40,0
Забележка: КРУ включва DIN или херметизирани назъбени накрайници се доставят по заявка.
Допълнителни елементи заRSTP
Лост за изпитване на кабела : RSTI-56TR
Кабелът може да се изпитва докато Къс лост: дължина = 310 mm
адаптора и кабелите са свързани към RSTI-56TRL
таблото.
Дълъг лост: дължина = 460 mm
RSTI-56TRA
Комплекта съдържа 2 къси (310 mm) и
1 дълъг (460 mm) изпитвателни лоста.
Заземителен адаптор за кабела: RSTI-56EA25
Кабелите се заземяват когато the Диаметър на сферата = 25 mm
RSTP адапторите и кабела са
свързани към таблото.
