RSTP – Екраниран разглобяем Т-адаптор с КРУ с проходни изолатори според
EN-50181 тип B (400 A) до 35 kV

Екранираните разглобяеми адаптори
RSTP на Raychem са конструирани за 10 6
свързване на едножилни и трижилни
кабели с пластмасова изолация за КРУ
със средно напрежение и оборудване
което ползва CENELEC проходни 7
изолатори тип В за 400 А до 35 kV.
Направени са от модифицирана
силиконова гума, защитени от тънък 8
индуктивен екран за връзка със
земята. Адапторите RSTP са еднакво
подходящи за вътрешни и външни 9
инсталации.
Създадени за да поддържат широка
гама на приложение, тяло и конуси за
управление на полето, адапторите
покриват всички сечения от 35 до
300 mm². Адапторите RSTP 3
притежават точка за капацитивно
мерене, за установяване дали 1
системата е под напрежение. Тази
точка е защитена от специална 2
проводима капачка.

5
4

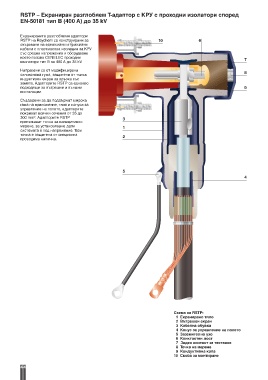

Схема на RSTP:
1 Екранирано тяло
2 Вътрешен екран
3 Кабелна обувка
4 Конус за управление на полето
5 Заземително ухо
6 Конктактен лост
7 Заден контакт за тестване
8 Точка на мерене
9 Кондуктивна капа
10 Скоба за монтиране
