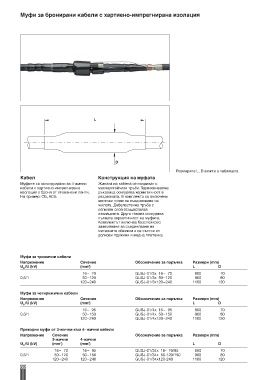

Муфи за бронирани кабели с хартиено-импрегнирана изолация

L

D

Размерите L, D вижте в таблицата
Кабел Конструкция на муфата
Муфите са конструирани за 4-жилни Жилата на кабела се покриват с
кабели с хартиено-импрегнирана маслоустойчиви тръби. Термосвиваема
изолация с броня от стоманени ленти. ръкавица осигурява херметичност в
На пример: СБ, АСБ. разделката. В ком плекта са включени
винтови гилзи за съединяване на
жилата. Дебелостенна тръба с
лепилен слой осъществява
изолацията. Друга такава осигурява
пълната херметичност на муфата.
Комплектът включва безспойково
заземяване за съединяване на
металните обвивки и се състои от
ролкови пружини и медна плетенка.

Муфи за трижични кабели
Напрежение Сечение Обозначение за поръчка Размери (mm)
U /U (kV) (mm ) 2 L D
o
16– 70 GUSJ-01/3x 16– 70 800 70
0,6/1 50–120 GUSJ-01/3x 50–120 900 80
120–240 GUSJ-01/3x120–240 1100 120

Муфи за четирижични кабели
Напрежение Сечение Обозначение за поръчка Размери (mm)
U /U (kV) (mm ) 2 L D
o
16– 95 GUSJ-01/4x 16– 95 800 70
0,6/1 50–150 GUSJ-01/4x 50–150 900 80
120–240 GUSJ-01/4x120–240 1100 120

Преходни муфи от 3-жични към 4- жични кабели
Напрежение Сечение Обозначение за поръчка Размери (mm)
3-жични 4-жични
U /U (kV) (mm ) (mm ) 2 L D
2
o
16 – 70 16 – 95 GUSJ-01/34x 16- 70/95 800 70
0,6/1 50 – 120 50 – 150 GUSJ-01/34x 50-120/150 900 80
120 – 240 120 – 240 GUSJ-01/34x120-240 1100 120
5 2
