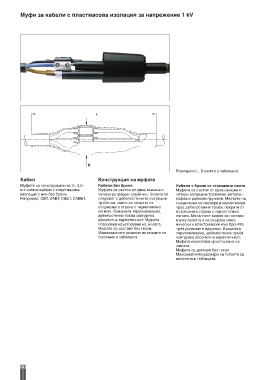

Муфи за кабели с пластмасова изолация за напрежение 1 kV

L

D
Размерите L, D вижте в таблицата
Кабел Конструкция на муфата
Муфите са конструирани за 3-, 3,5- Кабели без броня Кабели с броня от стоманени ленти
и 4-жилни кабели с пластмасова Муфата се състои от една външна и Муфата се състои от една външна и
изолация с или без броня. четири вътрешни тръбички. Гилзите се четири вътрешни тръбички, метален
Например: СВТ, САВТ, СВБТ, САВБТ. покриват с дебелостенните вътрешни кафез и ролкови пружини. Мястото на
тръбички, които са покрити от съединение се изолира и херметизира
вътрешната страна с термотопимо чрез дебелостенни тръби, покрити от
лепило. Външната термосвиваема, вътрешната страна с термотопимо
дебелостенна тръба осигурява лепило. Металният кафез се поставя
абсолютна херметичност. Муфата върху муфата и се свързва меха -
позволява кръстосване на жилата. нически и електрически към бронята
Муфата се доставя без гилзи. чрез ролковите пружини. Външната
Максималните размери на гилзите са термосвиваема, дебелостенна тръба
посочени в таблицата. осигурява абсолютна херметичност.
Муфата позволява кръстосване на
жилата.
Муфата се доставя без гилзи.
Максималните размери на гилзите са
посочени в таблицата.
