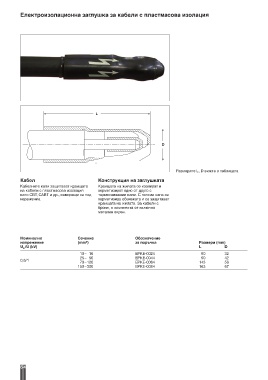

Електроизолационна заглушка за кабели с пластмасова изолация

L

D

Размерите L, D вижте в таблицата
Кабел Конструкция на заглушката
Кабелните капи защитават краищата Краищата на жилата се изолират и
на кабели с пластмасова изолация херметизират едно от друго с
като СВТ, САВТ и др., намиращи се под термосвиваеми капи. С голяма капа се
нарежение. херметизира обвивката и се защитават
краищата на жилата. За кабели с
броня, в комплекта се включва
метален екран.

Номинално Сечение Обозначение
напрежение (mm²) за поръчка Размери (mm)
U /U (kV) L D
o
10– 16 EPKE-0024 90 32
25– 50 EPKE-0044 90 42
0,6/1
70–120 EPKE-0064 143 56
150–300 EPKE-0084 163 67

5 4
