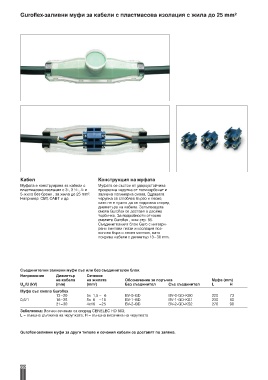

Guroflex-заливни муфи за кабели с пластмасова изолация с жила до 25 mm²

Кабел Конструкция на муфата
Муфата е конструирана за кабели с Муфата се състои от удароустойчива
пластмасова изолация с 3-, 3 ½-, 4- и прозрачна черупка от поликарбонат и
5-жила без броня , за жила до 25 mm². заливна полимерна смола. Здравата
Например: СВТ, САВТ и др. черупка се сглобява бързо и лесно,
като не е нужно да се подрязва според
диаметъра на кабела. Запълващата
смола Guroflex се доставя в двойна
торбичка. За подробности относно
смолите Guroflex , виж стр. 65.
Съединителният блок Guro с интегри -
рани винтови гилзи и изолация поз -
волява бърз и лесен монтаж, като
покрива кабели с дияметър 13 – 30 mm.

Съединителни заливни муфи със или без съединителен блок
Напрежение Диаметър Сечение
на кабела на жилата Обозначение зе поръчка Муфа (mm)
U /U (kV) (mm) (mm ) Без съединител Със съединител L H
2
o
Муфа със смола Guroflex
13–20 5x 1,5 – 6 BV-0-GD BV-0-GD-KS0 220 73
0,6/1 16–25 5x 6 –16 BV-1-GD BV-1-GD-KS1 230 80
21–30 4x16 –25 BV-2-GD BV-2-GD-KS2 270 90
Забележка: Всички сечения са според CENELEC HD 603;
L = външна дължина на черупката; H = външна височина на черупката

Guroflex-заливни муфи за други типове и сечения кабели се доставят по заявка.
