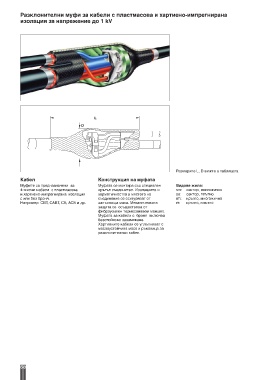

Разклонителни муфи за кабели с пластмасова и хартиено-импрегнирана
изолация за напрежение до 1 kV

L

D

Размерите L, D вижте в таблицата
Кабел Конструкция на муфата
Муфите са предназначени за Муфата се монтира със специален Видове жила:
4-жилни кабели с пластмасова кръгъл съединител. Изолацията и sm: сектор, многожично
и хартиено-импрегнирана изолация херметичността в мястото на se: сектор, плътно
с или без броня. съединение се осигуряват от rm: кръгло, многожично
Например: СВТ, САВТ, СБ, АСБ и др. запълваща маса. Механическата re: кръгло, плътно
защита се осъществява от
фиброусилен термосвиваем маншет.
Муфата за кабели с броня включва
безспойково заземяване.
Хартиените кабели се уплътняват с
маслоустойчива маса и ръкавица за
разклонителния кабел.

5 8
