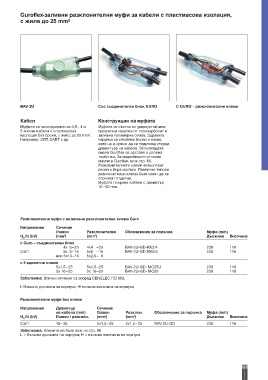

Guroflex-заливни разклонителни муфи за кабели с пластмасова изолация,
с жила до 25 mm²

BAV-2U Със съединителен блок GURO С GURO – разклонителни клеми

Кабел Конструкция на муфата
Муфите са конструирани за 3,5-, 4 и Муфата се състои от удароустойчива
5-жилни кабели с пластмасова прозрачна черупка от поликарбонат и
изолация без броня, с жило до 25 mm². заливна полимерна смола. Здравата
Например: СВТ, САВТ и др. черупка се сглобява бързо и лесно,
като не е нужно да се подрязва според
диаметъра на кабела. Запълващата
смола Guroflex се доставя в двойна
торбичка. За подробности относно
смолите Guroflex, виж стр. 65.
Разклонителните клеми позволяват
лесен и бърз монтаж. Различни типове
разклонителни клеми Guro могат да се
поръчват отделно.
Муфата покрива кабели с диаметър
10 – 30 mm.

Разклонителни муфи с включени разклонителни клеми Guro

Напрежение Сечение
Главен Разклонителен Обозначение за поръчка Муфа (mm)
2
U /U (kV) (mm ) (mm ) Дължина Височина
2
o
с Guro – съединителен блок
4x 6–25 4x4 –25 BAV-2U-GD-KK2/4 238 110
0,6/1 5x 6–16 5x6 –16 BAV-2U-GD-KK2/5 238 110
или 5x10–16 5x2,5– 6
с 5 единични клеми
5x1,5–25 5x1,5–25 BAV-2U-GD- MC25U 238 110
5x 16–25 5x 16–25 BAV-2U-GD- MC25 238 110
Забележка: Всички сечения са според CENELEC HD 603;
L-Външна дължина на корпуса; H-външна височина на корпуса

Разклонителни муфи без клеми

Напрежение Диаметър Сечение
на кабела (mm) Главен Разклон. Обозначение за поръчка Муфа (mm)
2
2
U /U (kV) Главен / разклон. (mm ) (mm ) Дължина Височина
o
0,6/1 10–30 5x1,5–25 5x1,5–25 BAV-2U-GD 238 110
Забележка: Клемите на Guro виж на стр. 66
L = Външна дължина на корпуса; H = външна височина на корпуса

6 3
