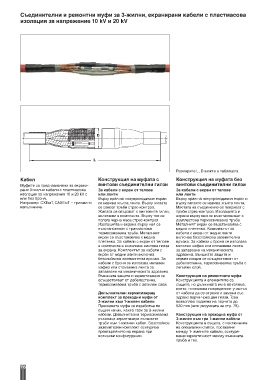

Съединителни и ремонтни муфи за 3-жилни, екранирани кабели с пластмасова
изолация за напрежение 10 kV и 20 kV

D

L

Размерите L, D вижте в таблицата
Кабел Конструкция на муфата с Конструкция на муфата без
Муфите са предназначени за екрани - винтови съединителни гилзи винтови съединителни гилзи
рани 3-жилни кабели с пластмасова За кабели с екран от телове За кабели с екран от телове
изолация за напрежение 10 и 20 kV с или ленти или ленти
или без броня. Върху края на полупроводимия екран Върху края на полупроводимия екран и
Например: СХЕмТ, САХЕмТ – трижилно се навива жълта лента. Върху жилата върху гилзите се навива жълта лента.
изпълнение. се свиват тръби стрес-контрол. Местата на съединение се покриват с
Жилата се свързват с винтовите гилзи, тръби стрес-контрол. Изолацията и
включени в комплекта. Върху тях се екрана върху нея се възстановяват с
полага черна маса стрес-контрол. двупластова термосвиваема тръба.
Изолацията и екрана върху нея се Металният екран се възстановява с
възстановяват с трипластова медна плетенка. Комплектът за
термосвиваема тръба. Металният кабели с екран от медни ленти
екран се възстановява с медна включва безспойкова заземителна
плетенка. За кабели с екран от телове връзка. За кабели с броня се използва
в комплекта е включена винтова гилза метален кафез или стоманена лента
за екрана. Комплектът за кабели с за запазване на механическата
екран от медни ленти включва здравина. Външната защита и
безспойкова заземителна връзка. За херметизация се осъществяват от
кабели с броня се използва метален дебелостенна, термосвиваема тръба с
кафез или стоманена лента за лепилен слой.
запазване на механическата здравина.
Външната защита и херметизация се Конструкция на ремонтната муфа
осъществяват от дебелостенна, Конструкцията и елементите са
термосвиваема тръба с лепилен слой. същите, но дължината им е по-голяма,
което позволява повреденият участък
Допълнителен херметизиращ от кабела да се отреже и замени със
комплект за преходни муфи от здраво парче чрез две гилзи. Това
3-жилни към 1-жилен кабели позволява подмяна на парчета до
Преходната муфа се изработва по 520 mm (виж рисунката на стр. 78).
същия начин, както тази за 3-жилни
кабели. Допълнителна термосвиваема Конструкция на преходна муфа от
ръкавица херметизира външните 3-жилен към три 1-жилни кабела
тръби към 1-жилния кабел. Безспойков Конструкцията е същата, с изключение
заземителен комплект осигурява на специални клипси, поставяни
прехвърлянето на екрана при между 1- жилните кабели, осигуря -
всякакви конфигурации. ващи херметичност между външната
тръба и тях.
