MODUL • Fizik TINGKATAN 5

Teknik Menjawab [Format Kertas 2 : Kefahaman / Esei Pendek]
Answering Technique [Paper 2 Format : Comprehension / Short Essay]

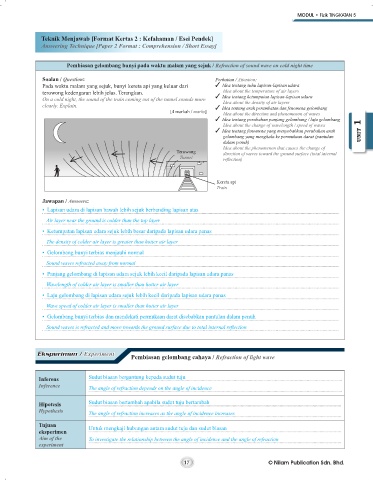

Pembiasan gelombang bunyi pada waktu malam yang sejuk / Refraction of sound wave on cold night time
Soalan / Question: Perhatian / Attention:
Pada waktu malam yang sejuk, bunyi kereta api yang keluar dari Idea tentang suhu lapisan-lapisan udara
terowong kedengaran lebih jelas. Terangkan. Idea about the temperature of air layers
On a cold night, the sound of the train coming out of the tunnel sounds more Idea tentang ketumpatan lapisan-lapisan udara
Idea about the density of air layers
clearly. Explain. Idea tentang arah perambatan dan fenomena gelombang
[4 markah / marks] Idea about the direction and phenomenon of waves
Idea tentang perubahan panjang gelombang / laju gelombang
Idea about the change of wavelength / speed of waves
Idea tentang fenomena yang menyebabkan perubahan arah UNIT 1
gelombang yang menghala ke permukaan darat (pantulan
dalam penuh)
Idea about the phenomenon that causes the change of
Terowong direction of waves toward the ground surface (total internal
Tunnel reflection)

Kereta api
Train

Jawapan / Answers:
• Lapisan udara di lapisan bawah lebih sejuk berbanding lapisan atas
Air layer near the ground is colder than the top layer
• Ketumpatan lapisan udara sejuk lebih besar daripada lapisan udara panas

The density of colder air layer is greater than hotter air layer
• Gelombang bunyi terbias menjauhi normal
Sound waves refracted away from normal

• Panjang gelombang di lapisan udara sejuk lebih kecil daripada lapisan udara panas
Wavelength of colder air layer is smaller than hotter air layer
• Laju gelombang di lapisan udara sejuk lebih kecil daripada lapisan udara panas
Wave speed of colder air layer is smaller than hotter air layer
• Gelombang bunyi terbias dan mendekati permukaan darat disebabkan pantulan dalam penuh

Sound waves is refracted and move towards the ground surface due to total internal reflection

Eksperimen / Experiment Pembiasan gelombang cahaya / Refraction of light wave

Inferens Sudut biasan bergantung kepada sudut tuju
Inference The angle of refraction depends on the angle of incidence

Hipotesis Sudut biasan bertambah apabila sudut tuju bertambah
Hypothesis The angle of refraction increases as the angle of incidence increases

Tujuan Untuk mengkaji hubungan antara sudut tuju dan sudut biasan
eksperimen
Aim of the To investigate the relationship between the angle of incidence and the angle of refraction
experiment
