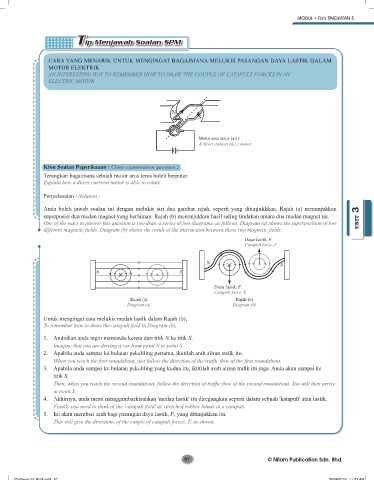

MODUL • Fizik TINGKATAN 5
Tip Menjawab Soalan SPM
CARA YANG MENARIK UNTUK MENGINGAT BAGAIMANA MELUKIS PASANGAN DAYA LASTIK DALAM
MOTOR ELEKTRIK
AN INTERESTING WAY TO REMEMBER HOW TO DRAW THE COUPLE OF CATAPULT FORCES IN AN
ELECTRIC MOTOR
N
S
Motor arus terus (a.t.)
A direct current (d.c.) motor
Klon Soalan Peperiksaan / Clone examination question :
Terangkan bagaimana sebuah motor arus terus boleh berputar.
Explain how a direct currrent motor is able to rotate.
Penyelesaian / Solution :
Anda boleh jawab soalan ini dengan melukis siri dua gambar rajah, seperti yang ditunjukkkan. Rajah (a) menunjukkan
superposisi dua medan magnet yang berlainan. Rajah (b) menunjukkan hasil saling tindakan antara dua medan magnet ini. UNIT 3
One of the ways to answer this question is two draw a series of two diagrams, as follows. Diagram (a) shows the superposition of two
different magnetic fields. Diagram (b) shows the result of the interaction between these two magnetic fields.
UNIT 3
Daya lastik, F
Catapult force, F
N S
N S
Daya lastik, F
Catapult force, F
Rajah (a) Rajah (b)
Diagram (a) Diagram (b)
Untuk mengingat cara melukis medan lastik dalam Rajah (b),
To remember how to draw the catapult field in Diagram (b),
1. Andaikan anda ingin memandu kereta dari titik N ke titik S.
Imagine that you are driving a car from point N to point S.
2. Apabila anda sampai ke bulatan pekeliling pertama, ikutilah arah aliran trafik itu.
When you reach the first roundabout, just follow the direction of the traffic flow of the first roundabout.
3. Apabila anda sampai ke bulatan pekeliling yang kedua itu, ikutilah arah aliran trafik itu juga. Anda akan sampai ke
titik S.
Then, when you reach the second roundabout, follow the direction of traffic flow of the second roundabout. You will then arrive
at point S.
4. Akhirnya, anda mesti menggambarkisahkan 'medan lastik' itu diregangkan seperti dalam sebuah 'katapult' atau lastik.
Finally you need to think of the 'catapult field' as stretched rubber bands in a catapult.
5. Ini akan memberi arah bagi pasangan daya lastik, F, yang ditunjukkan itu.
This will give the directions of the couple of catapult forces, F, as shown.
