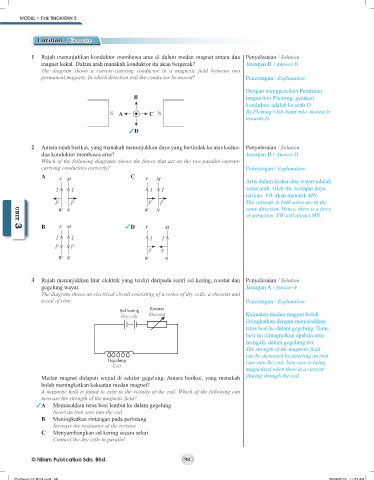

Page 97 - Softcopy for Teachers buku kerja + nota Nilam Publications

MODUL • Fizik TINGKATAN 5

Latihan / Exercise

1 Rajah menunjukkan konduktor membawa arus di dalam medan magnet antara dua Penyelesaian / Solution
magnet kekal. Dalam arah manakah konduktor itu akan bergerak? Jawapan D / Answer D
The diagram shows a current-carrying conductor in a magnetic field between two
permanent magnets. In which direction will the conductor be moved? Penerangan / Explanation

Dengan menggunakan Peraturan
B tangan-kiri Fleming, gerakan
konduktor adalah ke arah D.
S A C N By Fleming’s left-hand rule, motion is
towards D.

D

2 Antara rajah berikut, yang manakah menunjukkan daya yang bertindak ke atas kedua- Penyelesaian / Solution
dua konduktor membawa arus? Jawapan D / Answer D
Which of the following diagrams shows the forces that act on the two parallel current-
carrying conductors correctly? Penerangan / Explanation
A V M C V M Arus dalam kedua-dua wayar adalah

I I I I sama arah. Oleh itu, terdapat daya
tarikan. VW akan menarik MN.
F F F F F F The currents in both wires are in the
W N W N same direction. Hence, there is a force
of attraction. VW will attract MN. UNIT 3
B V M D V M
UNIT 3
I I I I
F F
F F F
W N W N

3 Rajah menunjukkan litar elektrik yang terdiri daripada sesiri sel kering, reostat dan Penyelesaian / Solution
gegelung wayar. Jawapan A / Answer A
The diagram shows an electrical circuit consisting of a series of dry cells, a rheostat and
a coil of wire. Penerangan / Explanation
Sel kering Reostat
Dry cells Rheostat Kekuatan medan magnet boleh
ditingkatkan dengan memasukkan
teras besi ke dalam gegelung. Teras
besi ini dimagnetkan apabila arus
mengalir dalam gegelung itu.
The strength of the magnetic field
can be increased by inserting an iron
Gegelung core into the coil. Iron core is being
Coil
magnetized when there is a current
Medan magnet didapati wujud di sekitar gegelung. Antara berikut, yang manakah flowing through the coil.
boleh meningkatkan kekuatan medan magnet?
A magnetic field is found to exist in the vicinity of the coil. Which of the following can
increase the strength of the magnetic field?
A Memasukkan teras besi lembut ke dalam gegelung
Insert an iron core into the coil
B Meningkatkan rintangan pada perintang
Increase the resistance of the resistor
C Menyambungkan sel kering secara selari
Connect the dry cells in parallel
