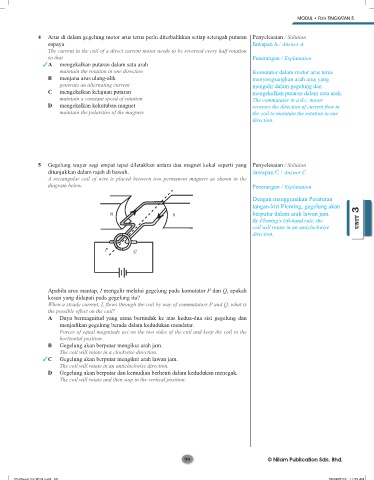

MODUL • Fizik TINGKATAN 5

4 Arus di dalam gegelung motor arus terus perlu diterbalikkan setiap setengah putaran Penyelesaian / Solution
supaya Jawapan A / Answer A
The current in the coil of a direct current motor needs to be reversed every half rotation
so that Penerangan / Explanation
A mengekalkan putaran dalam satu arah
maintain the rotation in one direction Komutator dalam motor arus terus
B menjana arus ulang-alik menyongsangkan arah arus yang
generate an alternating current mengalir dalam gegelung dan
C mengekalkan kelajuan putaran mengekalkan putaran dalam satu arah.
maintain a constant speed of rotation The commutator in a d.c. motor
D mengekalkan kekutuban magnet reverses the direction of current flow in
maintain the polarities of the magnets the coil to maintain the rotation in one
direction.

5 Gegelung wayar segi empat tepat diletakkan antara dua magnet kekal seperti yang Penyelesaian / Solution
ditunjukkan dalam rajah di bawah. Jawapan C / Answer C
A rectangular coil of wire is placed between two permanent magnets as shown in the
diagram below. Penerangan / Explanation

Dengan menggunakan Peraturan
tangan-kiri Fleming, gegelung akan
N S berputar dalam arah lawan jam.
By Fleming’s left-hand rule, the UNIT 3
coil will rotate in an anticlockwise
UNIT 3
direction.
P Q

Apabila arus mantap, I mengalir melalui gegelung pada komutator P dan Q, apakah
kesan yang didapati pada gegelung itu?
When a steady current, I, flows through the coil by way of commutators P and Q, what is
the possible effect on the coil?
A Daya bermagnitud yang sama bertindak ke atas kedua-dua sisi gegelung dan
menjadikan gegelung berada dalam kedudukan mendatar.
Forces of equal magnitude act on the two sides of the coil and keep the coil in the
horizontal position.
B Gegelung akan berputar mengikut arah jam.
The coil will rotate in a clockwise direction.
C Gegelung akan berputar mengikut arah lawan jam.
The coil will rotate in an anticlockwise direction.
D Gegelung akan berputar dan kemudian berhenti dalam kedudukan menegak.
The coil will rotate and then stop in the vertical position.
