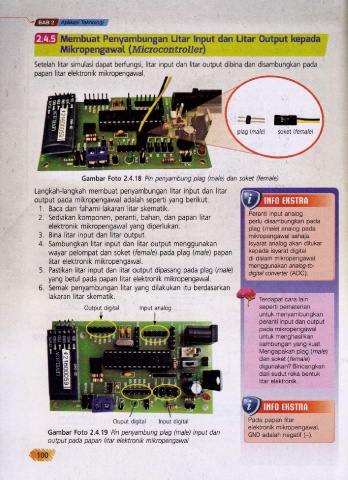

Page 110 - 3. Buku Teks RBT Tingkatan 2

5E1FI, Membuat Penyambungan Litar lnput dan Litar Output kepada
-' ,,:,, ,- ilikropengawat (wtiuocon*orlerl ' .,,:,

Setelah litar simulasi dapat ber{ungsi, litar input dan litar output dibina dan disambungkan pada
papan litar elektronik mikropengawal.

F-

soket (female) /

Gambar Foto 2.4.18 Pin penyambung plag (male) dan soket (female)
Langkah-langkah membuat penyambungan litar input dan litar
output pada mikropengawal adalah seperti yang berikut:
1. Baca dan fahami:lakaran litar skematik.
Peranti input analog
2. Sediakan komponen, peranti, bahan, dan papan litar
perlu disambungkan padar
elektronik mikropengawal yang diperlukan. plag (male) analog pada
3. Bina litar input dan litar output. * ikiob"n ga*al sa"h aja.
4. Sambungkan litar input dan litar output menggunakan lsyarat analog akan ditukar
wayar pelompat dan soket (female) pada plag (male) papan kepada isyarat digital
di dalam mikropengawal
litar elektronik rnikropengawal.
menggunaka n analog-to-
5. Pastikan litar input dan litar output dipasang pada plag (male)
digital converter(ADC}. .
yang betul pada papan litar elektronik mikropengawal.
6. Semak penyambungan litar yang dilakukan itu berdasarkan
lakaran litar skematik.
Terdapat cara lain
lnput analog seperti pematerian
untuk menyambungkan
peranti input dan oqtput:
pada mikropengawal
untuk menghasilkanr ' ,
sambungan yang kuat.
Mengapakah plag (rnalQ
dan soket (female)
digunakan? Bincangkan,
dari sudut reka bentuk
litar elektronik.

Ouput digital lnput digital Pada papan litar
elektronik mikropengawal,
Gambar Foto 2.4.19 Pin penyambung plag (male) input dan
GND adalah negatif (:-).
output pada papan litar elektronik mikropengawal
