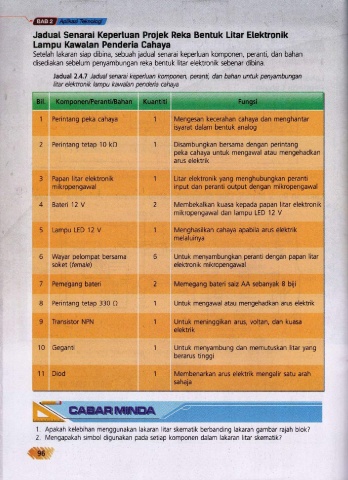

Jadual Senarai Kepertuan Projek Reka Bentuk Litar Etektronik
Lampu Kawalan Penderia Cahaya
Setelah lakaran siap dibina, sebuah jadual senarai keperluan komponen, peranti, dan bahan
disediakan sebelum penyambungan reka bentuk litar elektronik sebenar dibina.

Jadual 2.4.7 ladual senarai keperluan komponen, peranti, dan bahan untuk penyambungan
litar elektronik lampu kawalan penderia cahaya

1 Perintang peka cahaya Mengesan kecerahan cahaya dan menghantar
isyarat dalam bentuk analog

2 Perintang tetap '10 kO Disambungkan bersama dengan perintang
peka cahaya untuk mengawal atau mengehadkan
arus elektrik

Papan litar elektronik Litar elektronik yang menghubungkan peranti
mikropengawal input dan peranti output dengan mikropengawal

Bateri 12 V Membekalkan kuasa kepada papan litar elektronik
mrkropengawal dan lampu LED '12 V

5 Lampu LED 12 V Menghasilkan cahaya apabila arus elektrik
melaluinya

Wayar pelompat bersama Untuk menyambungkan peranti dengan papan litar
soket (female) elektronik mikropengawal

7 Pemegang bateri Memegang bateri saiz AA sebanyak 8 biji

Perintang tetap 330 O Untuk mengawal atau mengehadkan arus elektrik

Transistor NPN Untuk meninggikan arus, voltan, dan kuasa
elektrik

10 Geganti Untuk menyambung dan memutuskan litar yang
berarus tinggi

11 Diod Membenarkan arus elektrik mengalir satu arah
sahaja

rll tr

1. Apakah kelebihan menggunakan lakaran litar skematik berbanding lakaran gambar rajah blokT
2. Mengapakah simbol digunakan pada setiap komponen dalam lakaran litar skematik?
