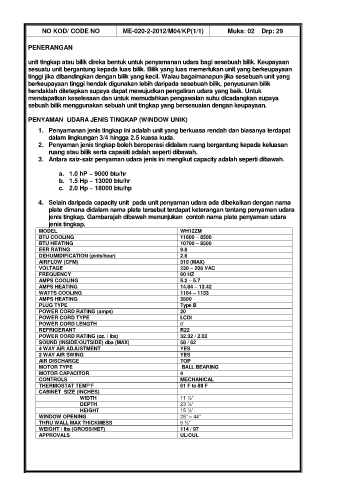

NO KOD/ CODE NO             ME-020-2-2012/M04/KP(1/1)            Muka: 02    Drp: 29

           PENERANGAN

           unit tingkap atau bilik direka bentuk untuk penyamanan udara bagi sesebuah bilik. Keupayaan
           sesuatu unit bergantung kepada luas bilik. Bilik yang luas memerlukan unit yang berkeupayaan
           tinggi jika dibandingkan dengan bilik yang kecil. Walau bagaimanapun jika sesebuah unit yang
           berkeupayaan tinggi hendak digunakan lebih daripada sesebuah bilik, penyusunan bilik
           hendaklah ditetepkan supaya dapat mewujudkan pengaliran udara yang baik. Untuk
           mendapatkan keselesaan dan untuk memudahkan pengawalan suhu dicadangkan supaya
           sebuah bilik menggunakan sebuah unit tingkap yang bersesuaian dengan keupayaan.

           PENYAMAN  UDARA JENIS TINGKAP (WINDOW UNIK)
               1.  Penyamanan jenis tingkap ini adalah unit yang berkuasa rendah dan biasanya terdapat
                  dalam lingkungan 3/4 hingga 2.5 kuasa kuda.
               2.  Penyaman jenis tingkap boleh beroperasi didalam ruang bergantung kepada keluasan
                  ruang atau bilik serta capasiti adalah seperti dibawah.
               3.  Antara saiz-saiz penyaman udara jenis ini mengikut capacity adalah seperti dibawah.

                      a.  1.0 hP ~ 9000 btu/hr
                      b.  1.5 Hp ~ 13000 btu/hr
                      c.  2.0 Hp ~ 18000 btu/hp

               4.  Selain daripada capacity unit  pada unit penyaman udara ada dibekalkan dengan nama
                  plate dimana didalam nama plate tersebut terdapat keterangan tentang penyaman udara
                  jenis tingkap. Gambarajah dibawah menunjukan  contoh nama plate penyaman udara
                  jenis tingkap.
               MODEL                                            WH12ZM
               BTU COOLING                                      11600 – 8500
               BTU HEATING                                      10700 – 8500
               EER RATING                                       9.8
               DEHUMIDIFICATION (pints/hour)                    2.6
               AIRFLOW (CFM)                                    310 (MAX)
               VOLTAGE                                          230 – 208 VAC
               FREQUENCY                                        60 HZ
               AMPS COOLING                                     5.2 – 5.7
               AMPS HEATING                                     14.84 – 13.42
               WATTS COOLING                                    1164 – 1133
               AMPS HEATING                                     3500
               PLUG TYPE                                        Type B
               POWER CORD RATING (amps)                         20
               POWER CORD TYPE                                  LCDI
               POWER CORD LENGTH                                6’
               REFRIGERANT                                      R22
               POWER CORD RATING (oz. / ibs)                    32.32 / 2.02
               SOUND (INSIDE/OUTSIDE) dba (MAX)                 58 / 62
               4 WAY AIR ADJUSTMENT                             YES
               2 WAY AIR SWING                                  YES
               AIR DISCHARGE                                    TOP
               MOTOR TYPE                                        BALL BEARING
               MOTOR CAPACITOR                                  4
               CONTROLS                                         MECHANICAL
               THERMOSTAT TEMP’F                                61 F to 89 F
               CABINET  SIZE (INCHES)
                             WIDTH                              11 ½”
                             DEPTH                              23 ½”
                             HEIGHT                             15 ½”
               WINDOW OPENING                                   28” – 44”
               THRU WALL MAX THICKMESS                          5 ½”
               WEIGHT / lbs (GROSS/NET)                         114 / 97
               APPROVALS                                        UL/CUL
