Kod Kertas MPP1013 Page 15 of 32

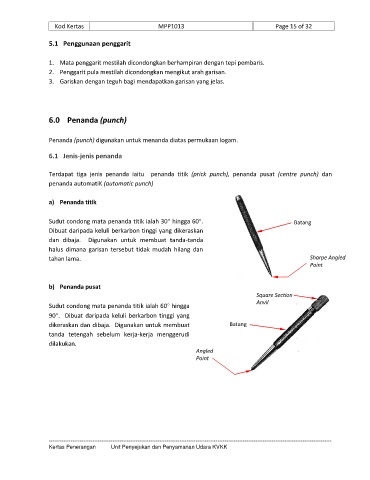

5.1 Penggunaan penggarit

1. Mata penggarit mestilah dicondongkan berhampiran dengan tepi pembaris.
2. Penggarit pula mestilah dicondongkan mengikut arah garisan.
3. Gariskan dengan teguh bagi mendapatkan garisan yang jelas.

6.0 Penanda (punch)

Penanda (punch) digunakan untuk menanda diatas permukaan logam.

6.1 Jenis-jenis penanda

Terdapat tiga jenis penanda iaitu penanda titik (prick punch), penanda pusat (centre punch) dan
penanda automatiK (automatic punch)

a) Penanda titik

Sudut condong mata penanda titik ialah 30 hingga 60. Batang
Dibuat daripada keluli berkarbon tinggi yang dikeraskan
dan dibaja. Digunakan untuk membuat tanda-tanda
halus dimana garisan tersebut tidak mudah hilang dan
tahan lama. Sharpe Angled
Point

b) Penanda pusat
Square Section
Anvil
Sudut condong mata penanda titik ialah 60 hingga
90. Dibuat daripada keluli berkarbon tinggi yang
dikeraskan dan dibaja. Digunakan untuk membuat Batang
tanda tetengah sebelum kerja-kerja menggerudi
dilakukan.
Angled
Point

------------------------------------------------------------------------------------------------------------------------------------------------------------
