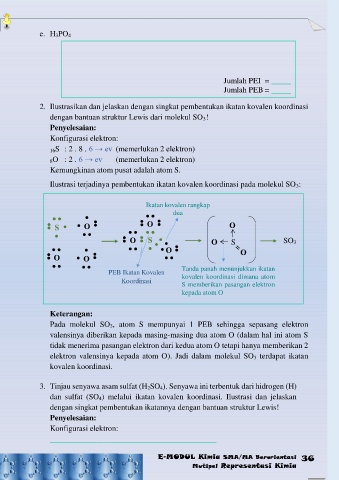

Page 43 - E-Modul Ikatan Kimia
P. 43
e. H 3PO 4
Jumlah PEI = _____
Jumlah PEB = _____
2. Ilustrasikan dan jelaskan dengan singkat pembentukan ikatan kovalen koordinasi
dengan bantuan struktur Lewis dari molekul SO 3!
Penyelesaian:
Konfigurasi elektron:
16S : 2 . 8 . 6 → ev (memerlukan 2 elektron)
8O : 2 . 6 → ev (memerlukan 2 elektron)
Kemungkinan atom pusat adalah atom S.
Ilustrasi terjadinya pembentukan ikatan kovalen koordinasi pada molekul SO 3:
Ikatan kovalen rangkap
• • dua
• • •
S • • O •• •• O •• O
• • • • • • •
••
O
• • •• • • •• S • O S SO 3
• •
O • O •• • • O •• O
• •
•
• • • • Tanda panah menunjukkan ikatan
••
PEB Ikatan Kovalen kovalen koordinasi dimana atom
Koordinasi
S memberikan pasangan elektron
kepada atom O
Keterangan:
Pada molekul SO 3, atom S mempunyai 1 PEB sehingga sepasang elektron
valensinya diberikan kepada masing-masing dua atom O (dalam hal ini atom S
tidak menerima pasangan elektron dari kedua atom O tetapi hanya memberikan 2
elektron valensinya kepada atom O). Jadi dalam molekul SO 3 terdapat ikatan
kovalen koordinasi.
3. Tinjau senyawa asam sulfat (H 2SO 4). Senyawa ini terbentuk dari hidrogen (H)
dan sulfat (SO 4) melalui ikatan kovalen koordinasi. Ilustrasi dan jelaskan
dengan singkat pembentukan ikatannya dengan bantuan struktur Lewis!
Penyelesaian:
Konfigurasi elektron:
_________________________________________________________________
E-MODUL Kimia SMA/MA Berorientasi 36
Mutipel Representasi Kimia
