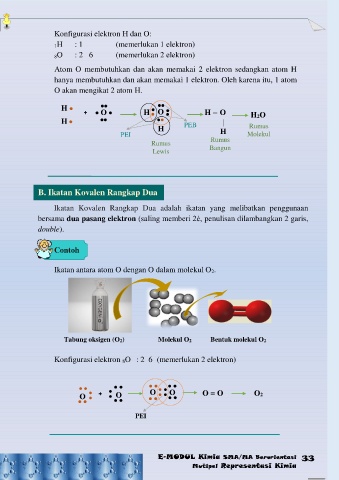

Page 40 - E-Modul Ikatan Kimia

Konfigurasi elektron H dan O:

1H : 1 (memerlukan 1 elektron)
8O : 2 6 (memerlukan 2 elektron)

Atom O membutuhkan dan akan memakai 2 elektron sedangkan atom H
hanya membutuhkan dan akan memakai 1 elektron. Oleh karena itu, 1 atom

O akan mengikat 2 atom H.

••
••
•
H • + • O • H • O • H − O
•
•• •• H2O
H • PEB 
H Rumus
PEI H Molekul
Rumus Rumus
Lewis Bangun

B. Ikatan Kovalen Rangkap Dua

Ikatan Kovalen Rangkap Dua adalah ikatan yang melibatkan penggunaan
bersama dua pasang elektron (saling memberi 2ѐ, penulisan dilambangkan 2 garis,
double).

Contoh

Ikatan antara atom O dengan O dalam molekul O 2.

Tabung oksigen (O2) Molekul O2 Bentuk molekul O2

Konfigurasi elektron 8O : 2 6 (memerlukan 2 elektron)

O ::
• • • • • • • •
+ : O O O = O O2
O : • • • • • •
• •
PEI

E-MODUL Kimia SMA/MA Berorientasi 33
Mutipel Representasi Kimia
