P. 49

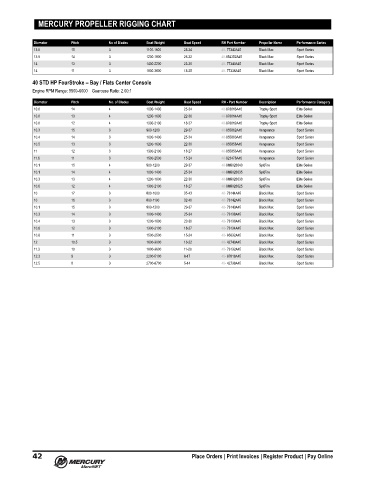

MERCURY PROPELLER RIGGING CHART


            Diameter     Pitch       No of Blades  Boat Weight  Boat Speed  RH Part Number  Propeller Name  Performance Series
            13.8         15          3           1100-1600    28-34       48- 77342A45  Black Max  Sport Series
            13.9         14          3           1200-1800    26-32       48-854352A45  Black Max  Sport Series
            14           13          3           1400-2200    23-30       48- 77340A45  Black Max  Sport Series
            14           11          3           1800-3600    18-25       48- 77338A45  Black Max  Sport Series
            40 STD HP FourStroke – Bay / Flats Center Console
            Engine RPM Range: 5500‑6000    Gearcase Ratio: 2.00:1

            Diameter     Pitch       No. of Blades  Boat Weight  Boat Speed  RH - Part Number  Description  Performance Category
            10.6         14          4           1000-1400    25-34       48-878616A46  Trophy Sport  Elite Series
            10.6         13          4           1200-1600    22-30       48-878614A46  Trophy Sport  Elite Series
            10.6         12          4           1300-2100    18-27       48-878612A46  Trophy Sport  Elite Series
            10.3         15          3           900-1200     29-37       48-855862A46  Vengeance  Sport Series
            10.4         14          3           1000-1400    25-34       48-855860A46  Vengeance  Sport Series
            10.5         13          3           1200-1600    22-30       48-855858A46  Vengeance  Sport Series
            11           12          3           1300-2100    18-27       48-855856A46  Vengeance  Sport Series
            11.6         11          3           1500-2500    15-24       48-823478A46  Vengeance  Sport Series
            10.1         15          4           900-1200     29-37       48-8M8026640  SpitFire   Elite Series
            10.1         14          4           1000-1400    25-34       48-8M8026635  SpitFire   Elite Series
            10.3         13          4           1200-1600    22-30       48-8M8026630  SpitFire   Elite Series
            10.6         12          4           1300-2100    18-27       48-8M8026625  SpitFire   Elite Series
            10           17          3           800-1000     35-43       48- 73144A45  Black Max  Sport Series
            10           16          3           800-1100     32-40       48- 73142A45  Black Max  Sport Series
            10.1         15          3           900-1200     29-37       48- 73140A45  Black Max  Sport Series
            10.3         14          3           1000-1400    25-34       48- 73138A45  Black Max  Sport Series
            10.4         13          3           1200-1600    22-30       48- 73136A45  Black Max  Sport Series
            10.6         12          3           1300-2100    18-27       48- 73134A45  Black Max  Sport Series
            10.8         11          3           1500-2500    15-24       48- 85632A45  Black Max  Sport Series
            12           10.5        3           1600-3000    13-22       48- 42740A45  Black Max  Sport Series
            11.3         10          3           1800-3600    11-20       48- 73132A45  Black Max  Sport Series
            12.3         9           3           2200-5100    8-17        48- 87818A45  Black Max  Sport Series
            12.5         8           3           2700-8700    5-14        48- 42738A45  Black Max  Sport Series
