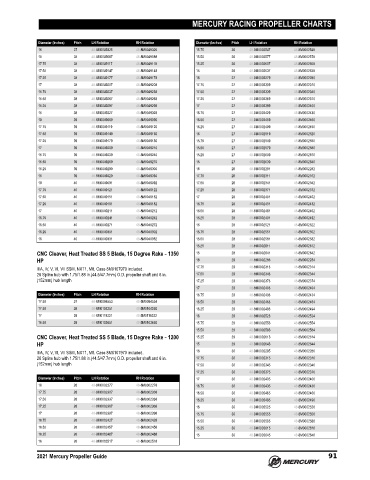

Page 98 - Mercury Propeller Guide (2021) - 8M0174460

MERCURY RACING PROPELLER CHARTS

Diameter (Inches) Pitch LH Rotation RH Rotation Diameter (Inches) Pitch LH Rotation RH Rotation
16 37 48-8M0049325 48-8M0049326 15.75 26 48-8M0002547 48-8M0002548
18 38 48-8M0049087 48-8M0049088 15.50 26 48-8M0002577 48-8M0002578
17.75 38 48-8M0049117 48-8M0049118 15.25 26 48-8M0002607 48-8M0002608
17.50 38 48-8M0049147 48-8M0049148 15 26 48-8M0002637 48-8M0002638
17.25 38 48-8M0049177 48-8M0049178 18 27 48-8M0002279 48-8M0002280
17 38 48-8M0049207 48-8M0049208 17.75 27 48-8M0002309 48-8M0002310
16.75 38 48-8M0049237 48-8M0049238 17.50 27 48-8M0002339 48-8M0002340
16.50 38 48-8M0049267 48-8M0049268 17.25 27 48-8M0002369 48-8M0002370
16.25 38 48-8M0049297 48-8M0049298 17 27 48-8M0002399 48-8M0002400
16 38 48-8M0049327 48-8M0049328 16.75 27 48-8M0002429 48-8M0002430
18 39 48-8M0049089 48-8M0049090 16.50 27 48-8M0002459 48-8M0002460
17.75 39 48-8M0049119 48-8M0049120 16.25 27 48-8M0002489 48-8M0002490
17.50 39 48-8M0049149 48-8M0049150 16 27 48-8M0002519 48-8M0002520
17.25 39 48-8M0049179 48-8M0049180 15.75 27 48-8M0002549 48-8M0002550
17 39 48-8M0049209 48-8M0049210 15.50 27 48-8M0002579 48-8M0002580
16.75 39 48-8M0049239 48-8M0049240 15.25 27 48-8M0002609 48-8M0002610
16.50 39 48-8M0049269 48-8M0049270 15 27 48-8M0002639 48-8M0002640
16.25 39 48-8M0049299 48-8M0049300 18 28 48-8M0002281 48-8M0002282
16 39 48-8M0049329 48-8M0049330 17.75 28 48-8M0002311 48-8M0002312
18 40 48-8M0049091 48-8M0049092 17.50 28 48-8M0002341 48-8M0002342
17.75 40 48-8M0049121 48-8M0049122 17.25 28 48-8M0002371 48-8M0002372
17.50 40 48-8M0049151 48-8M0049152 17 28 48-8M0002401 48-8M0002402
17.25 40 48-8M0049181 48-8M0049182 16.75 28 48-8M0002431 48-8M0002432
17 40 48-8M0049211 48-8M0049212 16.50 28 48-8M0002461 48-8M0002462
16.75 40 48-8M0049241 48-8M0049242 16.25 28 48-8M0002491 48-8M0002492
16.50 40 48-8M0049271 48-8M0049272 16 28 48-8M0002521 48-8M0002522
16.25 40 48-8M0049301 48-8M0049302 15.75 28 48-8M0002551 48-8M0002552
16 40 48-8M0049331 48-8M0049332 15.50 28 48-8M0002581 48-8M0002582
15.25 28 48-8M0002611 48-8M0002612
CNC Cleaver, Heat Treated SS 5 Blade, 15 Degree Rake ‑ 1350 15 28 48-8M0002641 48-8M0002642
HP 18 29 48-8M0002283 48-8M0002284
IIIA, IV, V, VI, VII SSM, NXT1, M8, Case 8M0107970 included. 17.75 29 48-8M0002313 48-8M0002314
26 Spline hub with 1.75/1.88 in.(44.5/47.7mm) O.D. propeller shaft and 6 in. 17.50 29 48-8M0002343 48-8M0002344
(152mm) hub length 17.25 29 48-8M0002373 48-8M0002374
17 29 48-8M0002403 48-8M0002404
Diameter (Inches) Pitch LH Rotation RH Rotation 16.75 29 48-8M0002433 48-8M0002434
17.50 37 48-8M0094553 48-8M0094554 16.50 29 48-8M0002463 48-8M0002464
17.50 38 48-8M0104251 48-8M0104250 16.25 29 48-8M0002493 48-8M0002494
17 39 48-8M0119331 48-8M0119332 16 29 48-8M0002523 48-8M0002524
16.50 39 48-8M0103651 48-8M0103650 15.75 29 48-8M0002553 48-8M0002554
15.50 29 48-8M0002583 48-8M0002584
CNC Cleaver, Heat Treated SS 5 Blade, 15 Degree Rake ‑ 1200 15.25 29 48-8M0002613 48-8M0002614
HP 15 29 48-8M0002643 48-8M0002644
IIIA, IV, V, VI, VII SSM, NXT1, M8. Case 8M0107970 included. 18 30 48-8M0002285 48-8M0002286
26 Spline hub with 1.75/1.88 in.(44.5/47.7mm) O.D. propeller shaft and 6 in. 17.75 30 48-8M0002315 48-8M0002316
(152mm) hub length 17.50 30 48-8M0002345 48-8M0002346
17.25 30 48-8M0002375 48-8M0002376
Diameter (Inches) Pitch LH Rotation RH Rotation 17 30 48-8M0002405 48-8M0002406
18 26 48-8M0002277 48-8M0002278 16.75 30 48-8M0002435 48-8M0002436
17.75 26 48-8M0002307 48-8M0002308 16.50 30 48-8M0002465 48-8M0002466
17.50 26 48-8M0002337 48-8M0002338 16.25 30 48-8M0002495 48-8M0002496
17.25 26 48-8M0002367 48-8M0002368 16 30 48-8M0002525 48-8M0002526
17 26 48-8M0002397 48-8M0002398 15.75 30 48-8M0002555 48-8M0002556
16.75 26 48-8M0002427 48-8M0002428 15.50 30 48-8M0002585 48-8M0002586
16.50 26 48-8M0002457 48-8M0002458 15.25 30 48-8M0002615 48-8M0002616
16.25 26 48-8M0002487 48-8M0002488 15 30 48-8M0002645 48-8M0002646
16 26 48-8M0002517 48-8M0002518

2021 Mercury Propeller Guide 91
