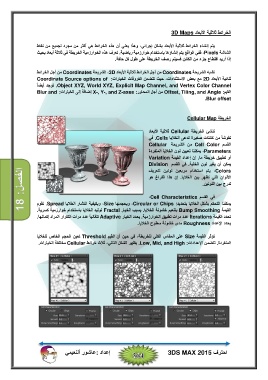

Page 365 - 3DS MAX 2015 احترف

‫الفصل‪18 :‬‬ ‫‪ ‬‬

‫الخرائط ثلاثية الأبعاد ‪3D Maps‬‬

‫يتم إنشاء الخرائط ثلاثية الأبعاد بشكل إجرائي‪ ،‬وھذا يعني أن ھذه الخرائط ھي أكثر من مجرد تجميع من نقاط‬
‫الشاشة ‪ ،Pixels‬ففي الواقع يتم إنشاؤھا باستخدام خوارزمية رياضية‪ .‬تعرف ھذه الخوارزمية الخريطة في ثلاثة أبعاد بحيث‬

‫إذا أريد اقتطاع جزء من الكائن فسيتم رصف الخريطة على طول كل حافة‪.‬‬

‫تشبه الشريحة ‪ Coordinates‬من أجل الخرائط ثلاثية الأبعاد ‪ ،3D‬الشريحة ‪ Coordinates‬من أجل الخرائط‬
‫ثنائية الأبعاد ‪ 2D‬مع بعض الاستثناءات‪ ،‬حيث تتضمن الفروقات الخيارات‪Coordinate Source options of :‬‬
‫‪ .Object XYZ, World XYZ, Explicit Map Channel, and Vertex Color Channel‬توجد أيضاً‬
‫القيم‪ Offset, Tiling, and Angle :‬من أجل المحاور‪ X-, Y-, and Z-axes :‬إضافة إلى الخيارات‪Blur and :‬‬

‫‪.Blur offset‬‬

‫الخريطة ‪Cellular Map‬‬

‫تنشئ الخريطة ‪ Cellular‬ثلاثية الأبعاد‬
‫نقوشاً من كائنات صغيرة تدعى الخلايا ‪ .Cells‬في‬
‫القسم ‪ Cell Color‬من الشريحة ‪Cellular‬‬
‫‪ ،Parameters‬يمكننا تعيين لون الخلايا المنفردة‬
‫أو تطبيق خريطة ما‪ .‬إن إعداد القيمة ‪Variation‬‬
‫يمكن أن يغير لون الخلية‪ .‬في القسم ‪Division‬‬
‫‪ ،Colors‬يتم استخدام مربعين لونين لتعريف‬
‫الألوان التي تظھر بين الخلايا‪ .‬إن ھذا الفراغ ھو‬

‫تدرج بين اللونين‪.‬‬

‫في القسم ‪،Cell Characteristics‬‬
‫يمكننا التحكم بشكل الخلايا بتحديد‪ ،Circular or Chips :‬وبحجمھا ‪ ،Size‬وبكيفية انتشار الخلايا ‪ .Spread‬تقوم‬
‫القيمة ‪ Bump Smoothing‬بتنعيم خشونة الخلايا‪ .‬يسبب الخيار ‪ Fractal‬توليد الخلايا باستخدام خوارزمية كسرية‪.‬‬
‫تحدد القيمة ‪ Iterations‬عدد مرات تطبيق الخوارزمية‪ .‬يحدد الخيار ‪ Adaptive‬تلقائياً عدد مرات التكرار المراد إكمالھا‪.‬‬

‫يحدد الإعداد ‪ Roughness‬مدى خشونة سطوح الخلايا‪.‬‬

‫تؤثر القيمة ‪ Size‬على المقاس الكلي للخريطة‪ ،‬في حين أن القيم ‪ Threshold‬تعين الحجم الخاص للخلايا‬
‫المنفردة‪ .‬تتضمن الإعدادات‪ .Low, Mid, and High :‬يظھر الشكل التالي‪ ،‬ثلاث خرائط ‪ Cellular‬مختلفة الخيارات‪.‬‬
