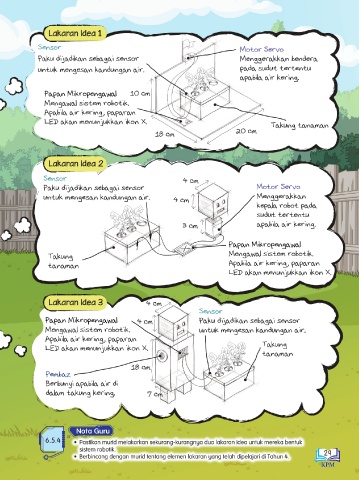

Lakaran Idea 1

Sensor Motor Servo
Paku dijadikan sebagai sensor Menggerakkan bendera
untuk mengesan kandungan air. pada sudut tertentu
apabila air kering.

Papan Mikropengawal 1O cm
Mengawal sistem robotik.
Apabila air kering, paparan
LED akan menunjukkan ikon X. Takung tanaman
18 cm 2O cm

Lakaran Idea 2

Sensor 4 cm
Paku dijadikan sebagai sensor Motor Servo
untuk mengesan kandungan air. 4 cm Menggerakkan
kepala robot pada
sudut tertentu
3 cm apabila air kering.

Papan Mikropengawal
Takung Mengawal sistem robotik.
tanaman Apabila air kering, paparan
LED akan menunjukkan ikon X.

Lakaran Idea 3 4 cm
Sensor
Papan Mikropengawal 4 cm Paku dijadikan sebagai sensor
Mengawal sistem robotik. untuk mengesan kandungan air.
Apabila air kering, paparan
LED akan menunjukkan ikon X. Takung
tanaman
18 cm
Pembaz
Berbunyi apabila air di
dalam takung kering. 7 cm

Nota Guru
6.5.4 • Pastikan murid melakarkan sekurang-kurangnya dua lakaran idea untuk mereka bentuk
sistem robotik. 29
• Berbincang dengan murid tentang elemen lakaran yang telah dipelajari di Tahun 4.
