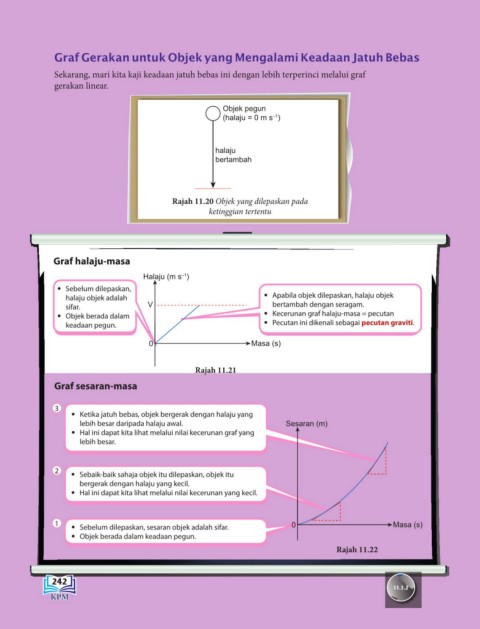

Graf Gerakan untuk Objek yang Mengalami Keadaan Jatuh Bebas
Sekarang, mari kita kaji keadaan jatuh bebas ini dengan lebih terperinci melalui graf
gerakan linear.

Objek pegun
(halaju = 0 m s )
–1

halaju
bertambah

Rajah 11.20 Objek yang dilepaskan pada
ketinggian tertentu

Graf halaju-masa
–1
Halaju (m s )
• Sebelum dilepaskan,
halaju objek adalah • Apabila objek dilepaskan, halaju objek
sifar. V bertambah dengan seragam.
• Objek berada dalam • Kecerunan graf halaju-masa = pecutan
keadaan pegun. • Pecutan ini dikenali sebagai pecutan graviti.
0 Masa (s)

Rajah 11.21
Graf sesaran-masa

3
• Ketika jatuh bebas, objek bergerak dengan halaju yang
lebih besar daripada halaju awal. Sesaran (m)
• Hal ini dapat kita lihat melalui nilai kecerunan graf yang
lebih besar.

2
• Sebaik-baik sahaja objek itu dilepaskan, objek itu
bergerak dengan halaju yang kecil.
• Hal ini dapat kita lihat melalui nilai kecerunan yang kecil.

1 • Sebelum dilepaskan, sesaran objek adalah sifar. 0 Masa (s)
• Objek berada dalam keadaan pegun.
Rajah 11.22

242
11.3.2
