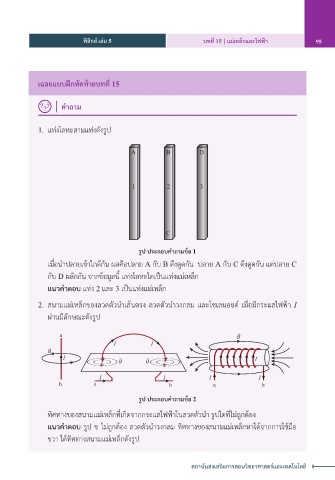

94 บทที่ 15 | แม่เหล็กและไฟฟ้า ฟิสิกส์ เล่ม 5 ฟิสิกส์ เล่ม 5 บทที่ 15 | แม่เหล็กและไฟฟ้า 95

เฉลยแบบฝึกหัดท้ายบทที่ 15

คำาถาม

1. แท่งโลหะสามแท่งดังรูป

A B D

1 2 3

C

รูป ประกอบคำาถามข้อ 1
เมื่อนำาปลายเข้าใกล้กัน ผลคือปลาย A กับ B ดึงดูดกัน ปลาย A กับ C ดึงดูดกัน แต่ปลาย C
กับ D ผลักกัน จากข้อมูลนี้ แท่งโลหะใดเป็นแท่งแม่เหล็ก

แนวคำาตอบ แท่ง 2 และ 3 เป็นแท่งแม่เหล็ก

์
ำ
2. สนามแม่เหล็กของลวดตัวนาเส้นตรง ลวดตัวนาวงกลม และโซเลนอยด เม่อมีกระแสไฟฟ้า I
ำ
ื
ผ่านมีลักษณะดังรูป

a B
 I I
B
I   I
B B
I I I I
b a b a b

รูป ประกอบคำาถามข้อ 2

ทิศทางของสนามแม่เหล็กที่เกิดจากกระแสไฟฟ้าในลวดตัวนำา รูปใดที่ไม่ถูกต้อง
แนวคำาตอบ รูป ข ไม่ถูกต้อง ลวดตัวนำาวงกลม ทิศทางของสนามแม่เหล็กหาได้จากการใช้มือ
ขวา ได้ทิศทางสนามแม่เหล็กดังรูป
