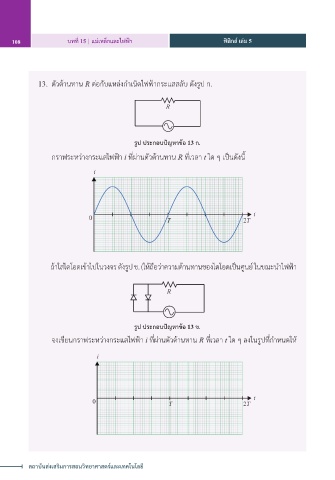

108 บทที่ 15 | แม่เหล็กและไฟฟ้า ฟิสิกส์ เล่ม 5 ฟิสิกส์ เล่ม 5 บทที่ 15 | แม่เหล็กและไฟฟ้า 109
13. ตัวต้านทาน R ต่อกับแหล่งกำาเนิดไฟฟ้ากระแสสลับ ดังรูป ก.
R
รูป ประกอบปัญหาข้อ 13 ก.
กราฟระหว่างกระแสไฟฟ้า i ที่ผ่านตัวต้านทาน R ที่เวลา t ใด ๆ เป็นดังนี้
i
t
0 T 2T
ถ้าใส่ไดโอดเข้าไปในวงจร ดังรูป ข. (ให้ถือว่าความต้านทานของไดโอดเป็นศูนย ในขณะนาไฟฟ้า
์
ำ
R
รูป ประกอบปัญหาข้อ 13 ข.
จงเขียนกราฟระหว่างกระแสไฟฟ้า i ที่ผ่านตัวต้านทาน R ที่เวลา t ใด ๆ ลงในรูปที่กำาหนดให้
i
t
0 T 2T
